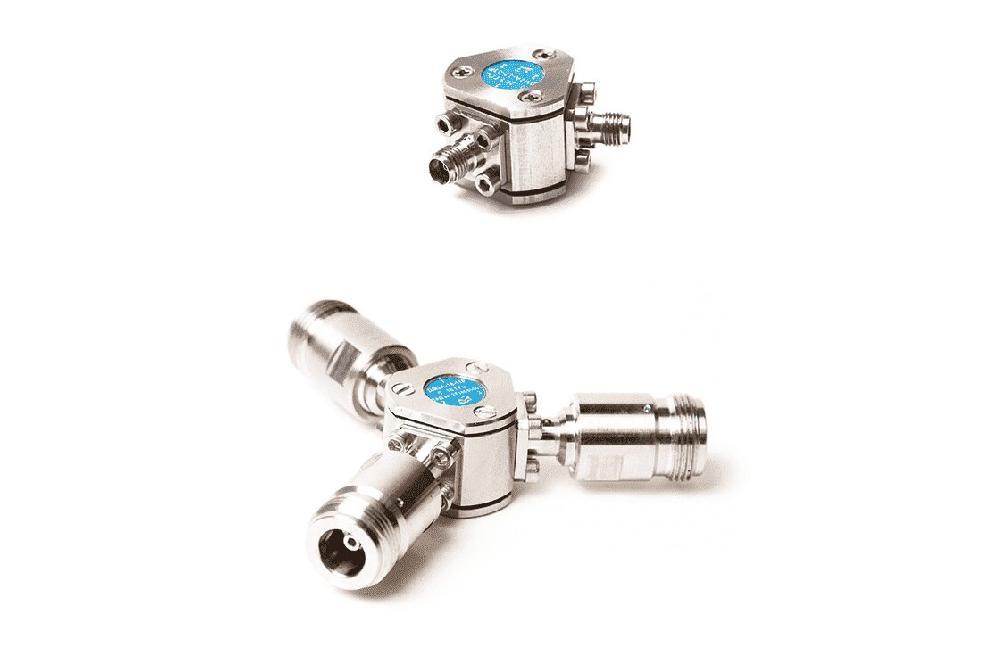

ДМ2А-18-01Р

Делители мощности предназначены для деления и суммирования сигнала в широком диапазоне частот. В СНГ были разработаны двух- и трехрезисторные делители мощности серий ДМС и ДМ соответственно, выполненные в коаксиальном тракте 3,5/1,52 мм и работающие в диапазоне частот от 0 до 26,5 ГГц.

Эти устройства отличаются схемой, сопротивлением портов и областью применения. Трехрезисторные делители (серия ДМ) применяются там, где требуется равное деление по трем портам и качество измерения зависит от  КСВН портов делителя. Трехрезисторный делитель имеет равные коэффициенты передачи  S₂₁=S₃₁=S₃₂=-6 дБ. Двухрезисторные делители (серия ДМС, в зарубежной терминологии такой тип делителей называется «сплиттер»), как правило, применяются там, где требуется развязка между разделенными сигналами. При этом КСВН выходных портов не повлияет на устройства, подключенные к ним. У двухрезисторных делителей коэффициент передачи S₂₁=S₃₁=-6 дБ, а коэффициент передачи S₃₂=-12 дБ, что обеспечивает большую развязку между плечами сплиттера, чем у трехрезисторного делителя. Применённые материалы и конструкция делителей мощности обеспечивают малые отражение и неравномерность ослабления, высокую стабильность параметров в диапазоне рабочих температур от  -60 °C до +110 °C при минимум 3000 циклах соединений.

Принципиальная схема делителей мощности серии ДМ2А:

Габаритный чертеж делителей мощности серии ДМ2А:

Технические характеристики делителя мощности ДМ2А-18-01Р
Наименование характеристики	Диапазон частот	Значение
Соединитель	0 - 18 ГГц	Тип III (розетка) по ГОСТ РВ 51914-2002
КСВН портов	0 - 12 ГГц	≤1,15
	12 - 18 ГГц	≤1,2
КП между выходами	0 - 18 ГГц	≥-6,5 дБ
Разность КП между плечами	0 - 18 ГГц	≤0,3 дБ
Разность фаз между плечами	0 - 18 ГГц	≤5 °
Pвх	0 - 18 ГГц	≤2 Вт
