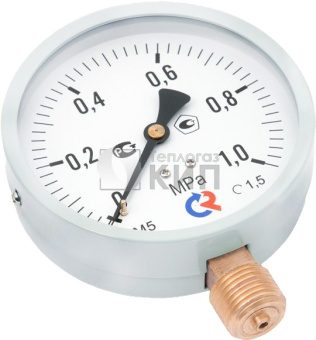

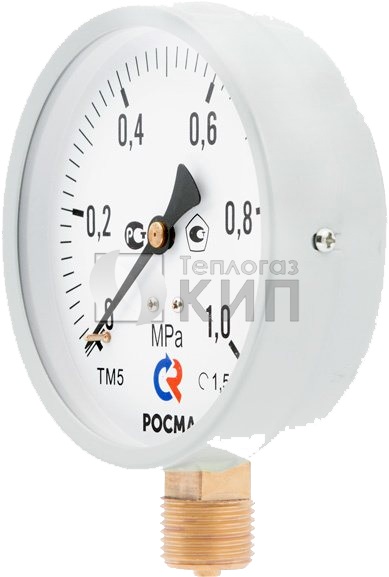

ТМ-510 М2 манометры стандартного исполнения, модель 2

Технические характеристики манометров стандартного исполнения, модель 2 Росма

Манометры в специальном исполнении, модель 2 применяются для измерения избыточного давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометра выполнен из стали, механизм — из латунного сплава. Пылевлагозащита: IP40.
Преимущества данной модели приборов: использование конструкции с облегченным штуцером и массовый выпуск приборов данной серии с ограниченным диапазоном давлений и единым классом точности (1,5) позволяют достигнуть наилучшего соотношения цены и качества у манометров этого типа.

Технические характеристики

Характеристика	Значение
Диаметр корпуса, мм	100
Класс точности	1,5
Диапазон показаний давлений, МПа	0…0,25; 0…0,4; 0…0,6; 0…1; 0…1,6; 0…2,5; 0…4; 0…6
Рабочие диапазоны
−Постоянная нагрузка	¾ шкалы
−Переменная нагрузка	⅔ шкалы
−Кратковременная нагрузка	110% шкалы
Рабочая температура, °C
−Окружающая среда	−60…+60
−Измеряемая среда	до +150
Корпус	IP40, сталь, цвет серый
Кольцо	Сталь, цвет серый
Чувствительный элемент	Медный сплав
Трибко-секторный механизм	Медный сплав
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Минеральное стекло
Штуцер	Медный сплав
Присоединение	Радиальное
Резьба присоединения	G1/2 или M20×1,5
Марка стали	Корпус, кольцо — сталь 10
Межповерочный интервал	2 года

Опции

Опция	Тип
Объединение с разделителем (РМ-Н11,РМ-С10,РМ-В10,РМ-С21)	ТМ
	ТМ + рукав
Объединение с разделителем (РМ-К11,РМ-М31)	ТМ
Комплектация указателем рабочего давления (сталь)	ТМ
Комплектация указателем рабочего давления (красный маркер на циферблате)	ТМ
Установка демпфера	ТМ
Индивидуальный номер прибора + паспорт	ТМ
Свидетельство о поверке к нумерованному прибору	ТМ с индивидуальным номером
Нанесение на циферблат «NH3» и пр. знаков	ТМ
Первичная заводская поверка	ТМ
Периодическая поверка	ТМ
Пломбировка манометра (под заказ)	ТМ
Ремонт	ТМ
Очистка прибора под кислород (+ паспорт и знак О2 на циферблате)	ТМ
Очистка прибора от загрязнений (мазут, краска и пр.)	ТМ

Габаритные размеры

Габаритные размеры манометра

Таблица размеров

Ø, мм	h, мм	S, мм	G	b, мм	e, мм	f, мм	D1, мм	D2, мм	Вес, кг
100	80	22	G½; M20×1,5	35	22	15	100	98	0,32
150	105	17	G½; M20×1,5	46	22	17	150	148	0,64
