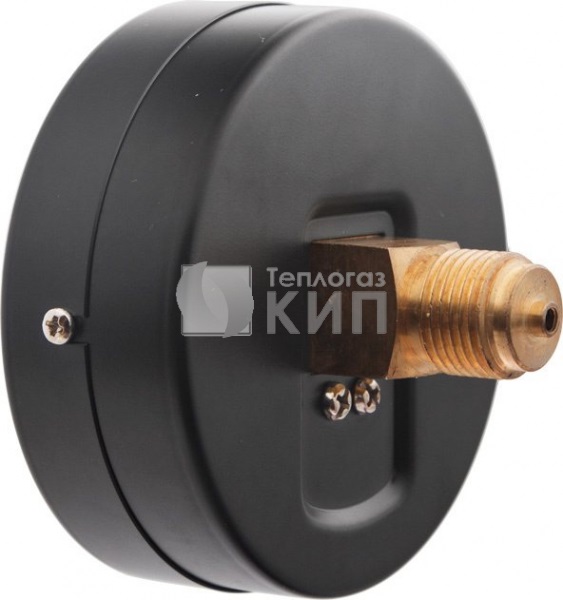

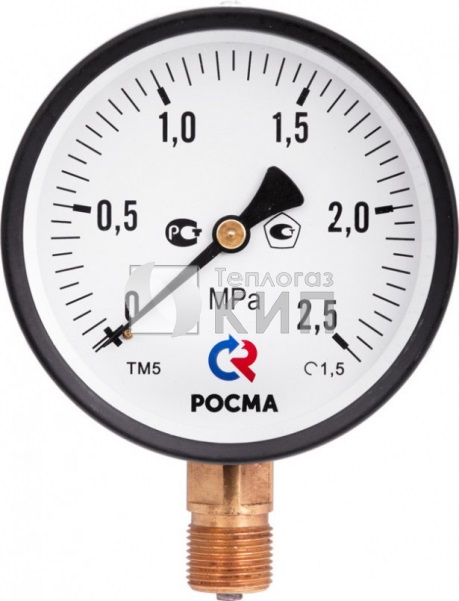

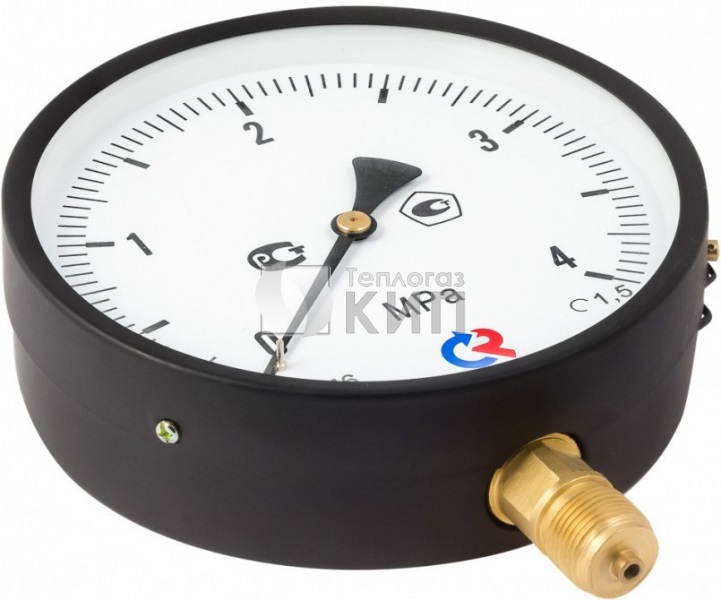

ТМ-110, ТМ-210, ТМ-310, ТМ-510, ТМ-610 манометры стандартного исполнения

Технические характеристики манометров ТМ-110, ТМ-210, ТМ-310, ТМ-510, ТМ-610

Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра.

Технические характеристики

Характеристика	Значение
Диаметр корпуса, мм	40, 50, 63, 100, 150
Класс точности
Ø100, 150	1,5
Ø63	2,5
Ø40, 50	2,5
Диапазон показаний давлений, МПа
ТМ	0…0,06 (только для радиальных Ø100 и Ø150) 0…0,1 0…0,16 0…0,25 0…0,4 0…0,6 0…1 0…1,6 0…2,5 0…4 0…6 0…10 0…16 0…25 0…40 0…60 (кроме Ø40, 50) 0…100 (кроме Ø40, 50, 63, эксцентрические Ø150) МПа
ТВ	−0,1…0 (кроме Ø50, осевые Ø100 под заказ)
ТМВ	−0,1…0,15; −0,1…0,3; −0,1…0,5; −0,1…0,9; −0,1…1,5; −0,1…2,4 (кроме Ø50, осевые Ø100 под заказ)
Рабочие диапазоны
Постоянная нагрузка	¾ шкалы
Переменная нагрузка	⅔ шкалы
Кратковременная нагрузка	110% шкалы
Рабочая температура, °C
Окружающая среда	−60…+60
Измеряемая среда	до +150
Корпус	IP40, сталь 10, цвет черный
Кольцо	Сталь 10, цвет черный
Чувствительный элемент	Медный сплав (100 МПа — сталь 38ХМ)
Трибко-секторный механизм	Медный сплав
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Минеральное
Штуцер	Медный сплав (100 МПа — сталь 30 с никелевым покрытием)
Резьба присоединения
Ø100, 150	G½, M20×1,5
Ø50, 63	G¼, M12×1,5
Ø40	G⅛, M10×1
Межповерочный интервал	2 года

Манометры

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний давлений, МПа	Подключение
				Резьба	Штуцер
ТМ-110	40	2,5	0…0,1 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40	М10×1 или G⅛	радиальное или осевое
ТМ-210	50	2,5	0…0,1 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6	М12×1,5 или G¼	радиальное или осевое
			0…10 / 16 / 25 / 40
ТМ-310	63	2,5	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6	М12×1,5 или G¼	радиальное или осевое
			0…10 / 16 / 25 / 40 / 60
		1,5	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6
			0…10 / 16 / 25 / 40 / 60
ТМ-510	100	1,5	0…0,06	М20×1,5 или G½	радиальное
			0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6		радиальное или осевое
			0…10 / 16 / 25 / 40 / 60		радиальное или осевое
			0…100		радиальное
ТМ-610	150	1,5	0…0,06	М20×1,5 или G½	радиальное
			0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6		радиальное или осевое (эксцентрическое)
			0…10 / 16 / 25 / 40 / 60		радиальное или осевое (эксцентрическое)
			0…100		радиальное

Вакуумметры

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний давлений, МПа	Подключение
				Резьба	Штуцер
ТВ-110	40	2,5	−0,1…0	М10×1 или G⅛	радиальное или осевое
ТВ-310	63	2,5		М12×1,5 или G¼	радиальное или осевое
		1,5
ТВ-510	100	1,5		М20×1,5 или G½	радиальное или осевое
ТВ-610	150	1,5		М20×1,5 или G½	радиальное или осевое (эксцентрическое)

Мановакуумметры

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний давлений, МПа	Подключение
				Резьба	Штуцер
ТМВ-110	40	2,5	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	М10×1 или G⅛	радиальное или осевое
ТМВ-310	63	2,5		М12×1,5 или G¼	радиальное или осевое
		1,5
ТМВ-510	100	1,5		М20×1,5 или G½	радиальное или осевое
ТМВ-610	150	1,5		М20×1,5 или G½	радиальное или осевое (эксцентрическое)

Габаритные размеры

Эскиз манометра

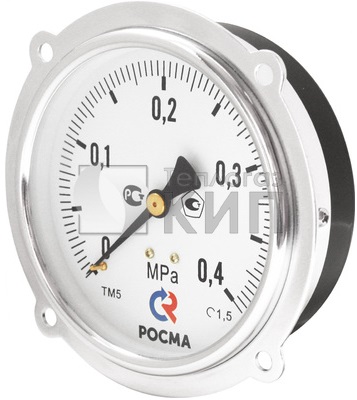

Эскиз манометра с фланцем

Таблица размеров

Ø, мм	D1, мм	D2, мм	b, мм	b1, мм	e, мм	h, мм	f, мм	S, мм	S1, мм	G
40	42	41	25	41	9	38	8	12	-	G⅛ или M10×1
50	53	51	29	48	11	49	10	14	-	G¼ или M12×1,5
63	64	62	32	49	17	51	12	14	-
100	101	98	47	70	21	82	17	17	22	G½ или M20×1,5
100 (100 МПа)			46			84
150	151	148	47	79	23	104	18	17	-
150 (100 МПа)			50			120	19

Продолжение таблицы

Ø, мм	Номер исполнения с фланцем	B, мм	C, мм	a, мм	d, мм	Вес, кг
40	-	-	-	-	-	0,06
50	-	-	-	-	-	0,10
63						0,13
100	3, 4, 5	50	80±0,2	3	5,5	0,32
100 (100 МПа)		49				0,57
150	3	-	128±0,4	4	7	0,68
150 (100 МПа)						1,05
