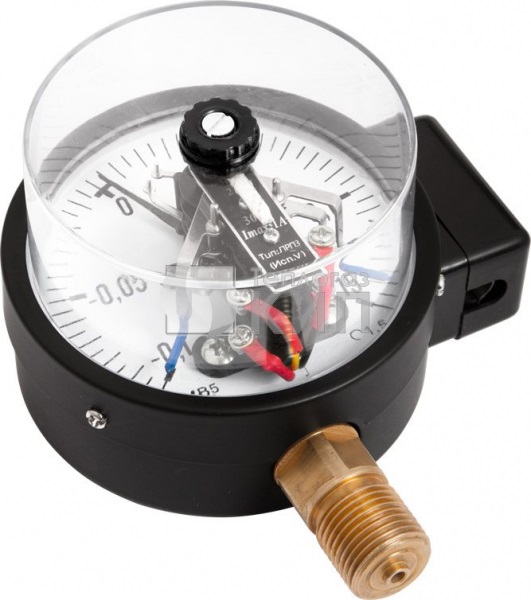

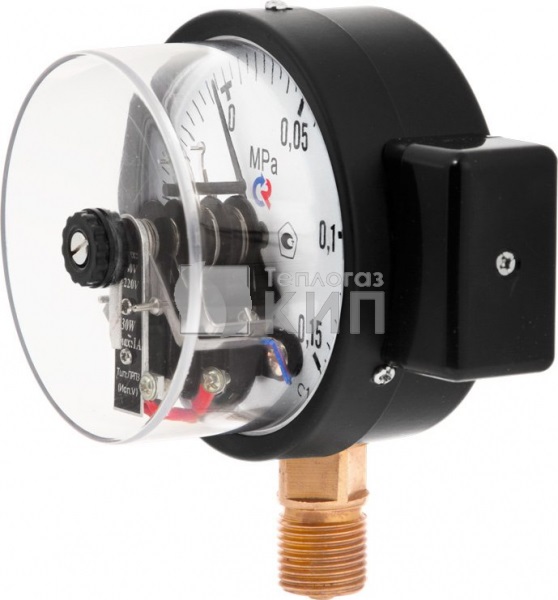

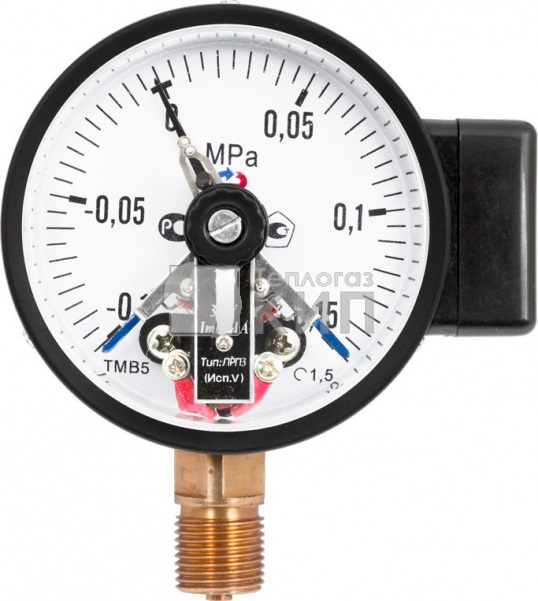

ТМ- 510.05, ТМ- 610.05 манометры с электроконтактной приставкой

Технические характеристики ЭКМ Росма

Манометр с электроконтактной приставкой (ЭКМ) предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.
ЭКМ работает следующим образом: электроконтактная группа и стрелка прибора механически связаны и при переходе стрелки за значение уставки (пороговое значение) происходит замыкание или размыкание электрической цепи.

Область применения

• теплоснабжение
• водоснабжение
• вентиляция
• машиностроение

Электрическая схема

• исполнение I (ОЗ — один замыкающий контакт)
• исполнение II (ОР — один размыкающий контакт)
• исполнение III (ЛРПР — левый размыкающий, правый размыкающий)
• исполнение IV (ЛЗПЗ — левый замыкающий, правый замыкающий)
• исполнение V (ЛРПЗ — левый размыкающий, правый замыкающий)
• исполнение VI (ЛЗПР — левый замыкающий, правый размыкающий)
• максимальное напряжение: -220 В, ~380 В
• максимальный ток: 1, А
• максимальная разрывная мощность контактов: 30 Вт, 50 В•А

Технические характеристики

Характеристика	Значение
Диаметр корпуса, мм	100, 150
Класс точности	1,5
Диапазон показаний давлений, МПа
−ТМ	0…0,1; 0…0,16; 0…0,25; 0…0,4; 0…0,6; 0…1; 0…1,6; 0…2,5; 0…4; 0…6; 0…10; 0…16; 0…25; 0…40; 0…60; 0…100
−ТВ	−0,1…0 (только исполнение I, II, V)
−ТМВ	−0,1…0,15; −0,1…0,3; −0,1…0,5; −0,1…0,9; −0,1…1,5; −0,1…2,4 (только исполнение I, II, V, VI)
Диапазон рабочих температур, °C
−Окружающая среда	−60…+60
−Измеряемая среда	до +150
Электрическая схема	Одноконтактная — Исп. I (ОЗ для ТМ и ТМВ, ОР — ТВ), Исп. II (ОР — ТМ, ОЗ — ТВ и ТМВ) Двухконтактная — Исп. III (ЛРПР — ТМ), Исп. IV (ЛЗПЗ — ТМ), Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ), Исп. VI (ЛЗПР — ТМ), Исп. VI (ЛРПР — ТМВ)
Тип контактов	с магнитным поджатием, серебряное покрытие
Максимальное напряжение, В	−220 В, ~380
Максимальный ток, А	1
Максимальная разрывная мощность контактов	30 Вт, 50 В·А
Пределы допускаемой основной погрешности срабатывания электрической схемы в % от диапазона показаний	±4
Корпус	IP40, сталь 10, цвет черный
Кольцо	Сталь 10, цвет черный
Штуцер	Медный сплав (100 МПа — сталь 30 с никелевым покрытием)
Чувствительный элемент	Медный сплав (100 МПа — сталь 38ХМ)
Трибко-секторный механизм	Медный сплав
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Органическое
Подключение	Через клеммную коробку на корпусе
Присоединение	Радиальное
Резьба присоединения	G½ или М20×1,5
Межповерочный интервал	2 года

Манометры с электроконтактной приставкой

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Подключение
				Резьба	Штуцер
ТМ- 510.05	100	1,5	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 2,5 / 4 / 6	М20×1,5 или G½	радиальный
			0…10 / 16 / 25 / 40 / 60
			0…100
ТМ- 610.05	150		0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 2,5 / 4 / 6
			0…10 / 16 / 25 / 40 / 60
			0…100

Вакуумметры с электроконтактной приставкой

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Подключение
				Резьба	Штуцер
ТВ- 510.05	100	1,5	−0,1…0	М20×1,5 или G½	радиальный
ТВ- 610.05	150

Мановакуумметры с электроконтактной приставкой

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Подключение
				Резьба	Штуцер
ТМВ- 510.05	100	1,5	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 0,15 / 2,4	М20×1,5 или G½	радиальный
ТМВ- 610.05	150

Опции

Опция	Тип
Объединение с разделителем (РМ-Н11, РМ-С10, РМ-В10, РМ-С21)	ТМ, ТМВ, ТВ
	ТМ, ТМВ, ТВ + рукав
Объединение с разделителем (РМ-К11, РМ-М31)	ТМ
Комплектация задним фланцем	ТМ (ТМВ)-510.05
	ТМ (ТМВ)-610.05
Установка демпфера	ТМ (ТВ, ТМВ)
Индивидуальный номер прибора + паспорт	ТМ (ТВ, ТМВ)
Свидетельство о поверке к нумерованному прибору	ТМ (ТВ, ТМВ) с индивидуальным номером
Исполнение штуцера с нестандартной резьбой	ТМ (ТВ, ТМВ)
Очистка прибора под кислород (+ паспорт, знак О2 на циферблате)	ТМ (ТВ, ТМВ)
Нанесение на циферблат «NH3» и пр. знаков	ТМ (ТВ, ТМВ)
Первичная заводская поверка	ТМ (ТВ, ТМВ)
Периодическая поверка	ТМ (ТВ, ТМВ)
Пломбировка манометра (под заказ)	ТМ (ТВ, ТМВ)
Ремонт	ТМ (ТВ, ТМВ)
Очистка прибора от загрязнений (мазут, краска и пр.)	ТМ (ТВ, ТМВ)

Габаритные размеры

Габаритные размеры и размеры фланца

Таблица размеров

Ø, мм	D1, мм	D2, мм	b, мм	h, мм	f, мм	m, мм	L, мм	S, мм	G
100	100	98	43	83	16	39	20	17	G½ или M20×1,5
150	152	149	49	106	17	38	20	17

Продолжение таблицы

Ø, мм	С, мм	a, мм	d, мм	Вес, кг
100	80	3	5,5	0,42
150	128	4	7	0,70

Схемы подключения ЭКМ Росма

Рабочая зона ЭКМ и электрические схемы манометров

Электрические схемы манометров и вакуумметров

Электрические схемы вакуумметров и мановакуумметров
