КМ-11, КМ-22, КМ-31 манометры для измерения низких давлений газов

Технические характеристики манометров для измерения низких давлений газов Росма

Принцип действия газовых манометров низкого давления КМ основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется мембранная коробка. Под воздействием измеряемого давления центр мембранной коробки перемещается и с помощью специального передаточного механизма вращает стрелку манометра.

Область применения напоромеров

• газораспределение
• котельное оборудование
• медицинское оборудование
• лабораторное оборудование

Технические характеристики

Характеристика	Значение
Диаметр корпуса, мм	63, 100, 150
Класс точности
Ø63	2,5
Ø100, Ø150	1,5
Диапазон показаний давлений, кПа
KМ	0…2,5 (для Ø100, Ø150); 0…4 (для Ø100, Ø150); 0…6; 0…10; 0…16; 0…25; 0…40; 0…60
KМВ	−1…1,5; −1…3; −0,8…0,8; −1,25…1,25; −5…5; −8…8; −12,5…12,5 (только Ø100)
Рабочие диапазоны
Постоянная нагрузка	¾ шкалы
Переменная нагрузка	⅔ шкалы
Кратковременная нагрузка	не должна превышать 100% шкалы, во избежание выхода прибора из строя
Рабочая температура, °C
Окружающая среда	−30…+60
Измеряемая среда	до +100
Корпус
Ø63	IP40, сталь 10, цвет черный
Ø100	IP40, IP54 (под заказ), нержавеющая сталь 08Х18Н10
Ø150	IP40, сталь 10, цвет черный
Кольцо
Ø100	нержавеющая сталь 08Х18Н10, байонетное
Ø150	сталь 10, цвет черный
Чувствительный элемент	Металлическая мембранная коробка — медный сплав
Трибко-секторный механизм	Медный сплав
Циферблат	Алюминий, шкала черная на белом фоне
Стекло
Ø63	органическое
Ø100, Ø150	минеральное
Штуцер	Медный сплав
Присоединение
Ø63	Радиальное (осевое - под заказ)
Ø100, Ø150	Радиальное
Резьба присоединения
Ø63	M12×1,5
Ø100, Ø150	G½ или M20×1,5
Межповерочный интервал	1 год

Манометры низкого давления

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, кПа	Подключение
				Резьба	Штуцер
КМ-11	63	2,5	0…6 / 10 / 16 / 25 / 40 / 60	М12×1,5	радиальный и осевой
КМВ-22	100	1,5	−1…1,5; −1…3; −0,8…0,8; −1,25…1,25; −5…5; −8…8; −12,5…12,5	G½ или М20×1,5	радиальный

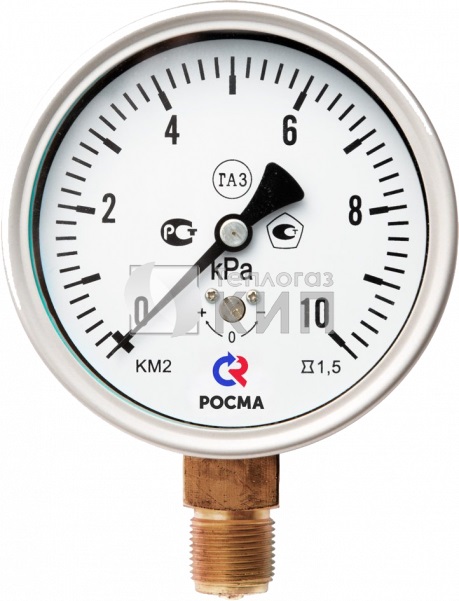

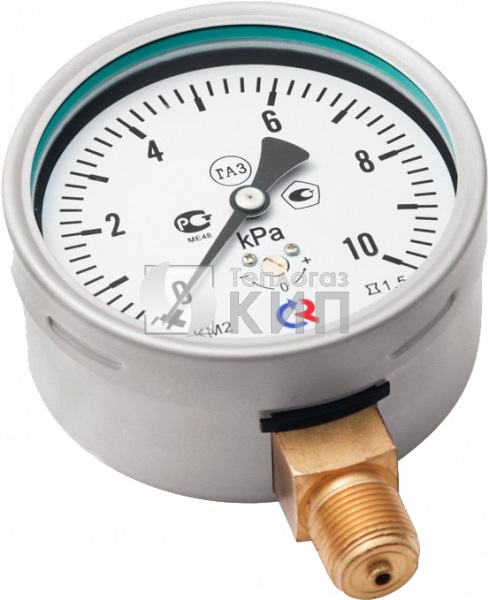

КМ-22	100	1,5	0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60	G½ или М20×1,5	радиальный

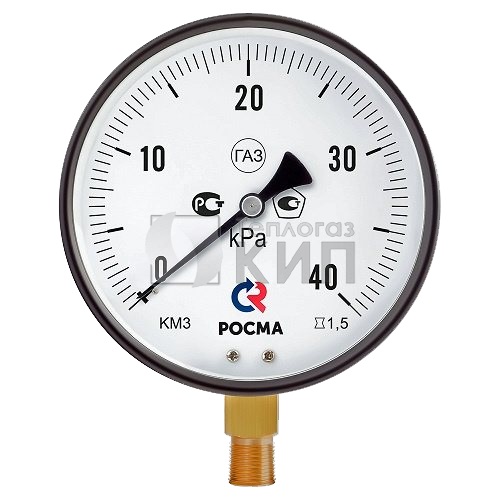

КМ-31	150	1,5	0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60	G½ или М20×1,5	радиальный

Опции

Опция	Тип
Комплектация указателем рабочего давления (красный маркер на циферблате)	КМ-11, КМ (КМВ)-22
Комплектация запорным клапаном VE2-2-G ½	КМ-22
Осевое присоединение	КМ-11
Шкала в mbar	КМ-22
Исполнение IP54	КМ (КМВ)-22 (IP40)
Индивидуальный номер прибора + паспорт	КМ, КМВ
Свидетельство о поверке к нумерованному прибору	КМ-11, КМ (КМВ)-22
Первичная заводская поверка	КМ-11, КМ (КМВ)-22
Периодическая поверка	КМ-11, КМ (КМВ)-22
Гарантийная пломба-стикер (под заказ)	КМ-22
Ремонт	КМ-11, КМ (КМВ)-22
Очистка прибора от загрязнений (мазут, краска и пр.)	Очистка прибора от загрязнений (мазут, краска и пр.)

Габаритные размеры

Габаритные размеры манометров

Таблица размеров

Ø, мм	D1, мм	D2, мм	b, мм	b1, мм	e, мм	h, мм	f, мм	S, мм	G	Вес, кг
63	65	65	46	71	—	60	11	14	M12×1,5	0,18
100	101	99	51	—	17	88	16	22	G½ или M20×1,5	0,57
150	150	—	60	—	—	116	16	22	G½ или M20×1,5	1,07
