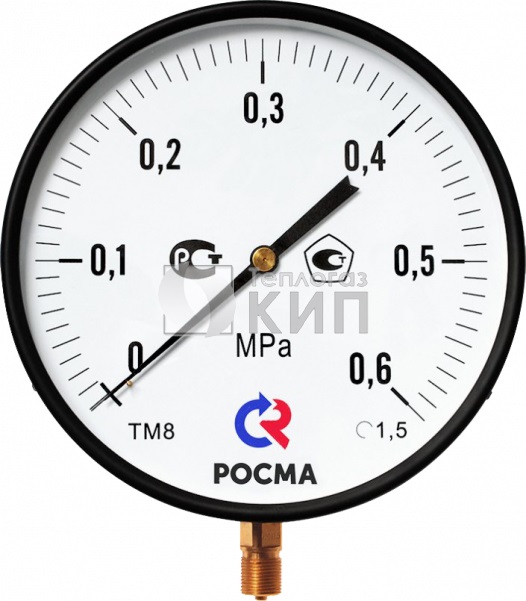

ТМ-810 манометры котловые

Технические характеристики манометров котловых Росма

Манометр может эксплуатироваться при температуре окружающей среды от −60 °C до +60 °C. Увеличенный диаметр корпуса (250 мм) и крупная, четкая шкала позволяют считывать показания на большом расстоянии от прибора. Класс точности манометров данной серии — 1,5. Степень защиты соответствует IP40. Приборы имеют радиальное присоединение.

Область применения

• системы теплоснабжения
• объекты теплоэнергетики

Технические характеристики

Характеристика	Значение
Диаметр корпуса, мм	250
Класс точности	1,5
Диапазон показаний давлений, МПа	0…0,25; 0…0,4; 0…0,6; 0…1; 0…1,6; 0…2,5; 0…4; 0…6
Рабочие диапазоны
Постоянная нагрузка	¾ шкалы
Переменная нагрузка	⅔ шкалы
Кратковременная нагрузка	110% шкалы
Рабочая температура, °C
Окружающая среда	−60…+60
Измеряемая среда	до +150
Корпус	IP40, сталь 10, цвет черный
Кольцо	Сталь 10, цвет черный
Чувствительный элемент	Медный сплав
Трибко-секторный механизм	Медный сплав
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Минеральное
Штуцер	Медный сплав
Присоединение	Радиальное
Резьба присоединения	M20×1,5
Межповерочный интервал	2 года

Манометры

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Подключение
				Резьба	Штуцер
ТМ-810	250	1,5	0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6	M20×1,5	радиальный

Опции

Опция	Тип
Комплектация указателем рабочего давления (нержавеющая сталь)	ТМ
Комплектация указателем рабочего давления (красный маркер на циферблате)	ТМ
Установка демпфера	ТМ
Индивидуальный номер прибора + паспорт	ТМ
Свидетельство о поверке к нумерованному прибору	ТМ с индивидуальным номером
Нанесение вашего логотипа на циферблат	ТМ
Нанесение на циферблат «NH3» и пр. знаков	ТМ
Первичная заводская поверка	ТМ
Периодическая поверка	ТМ
Пломбировка манометра (под заказ)	ТМ
Ремонт	ТМ
Очистка прибора от загрязнений (мазут, краска и пр.)	ТМ
Очистка прибора под кислород (+ паспорт и знак О2 на циферблате)	ТМ (ТВ, ТМВ)

Габаритные размеры

Габаритные размеры манометра

Таблица размеров

Ø, мм	D1, мм	D2, мм	b, мм	e, мм	h, мм	f, мм	S, мм	G, мм	Вес, кг
250	250	248	51	26	165	18	17	M20×1,5	2,1
