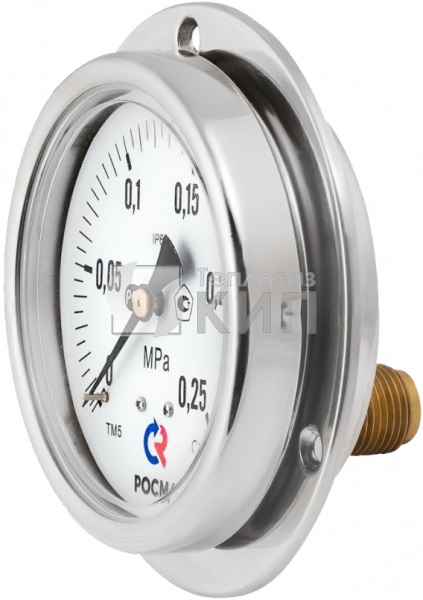

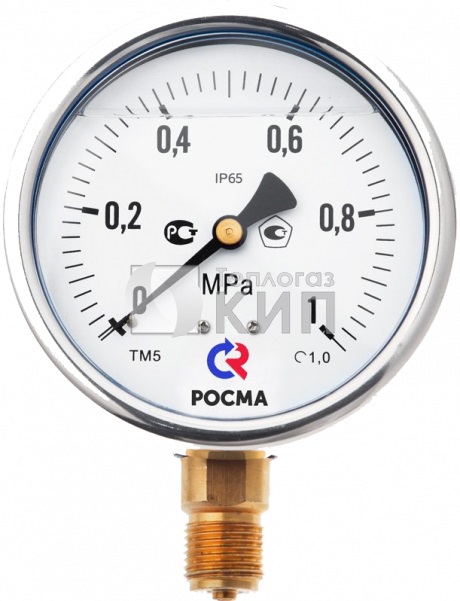

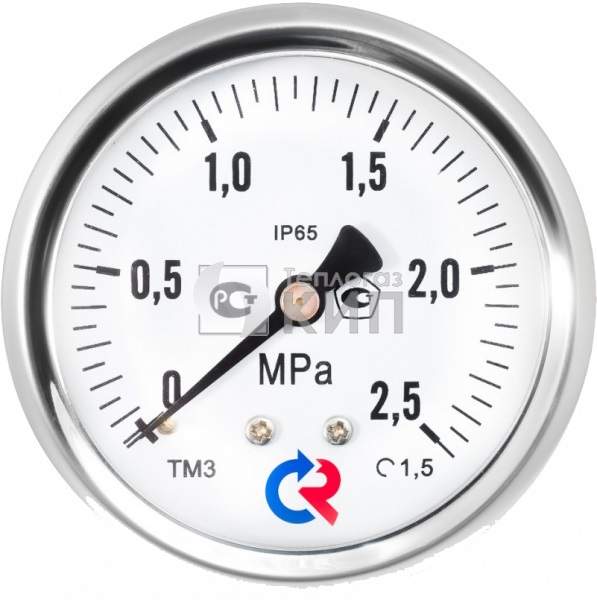

ТМ-220, ТМ-320, ТМ-520, ТМ-620 манометры виброустойчивые

Технические характеристики манометров виброустойчивых Росма

Применяется для измерения давления неагрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 150 °C. Используются в условиях повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты приборы IP65. Температура окружающей среды при эксплуатации манометров с заполнением глицерином от -20 до +60°C, силиконом — от -60 до +60°C.

Область применения

• теплоснабжение
• водоснабжение
• горнодобывающая промышленность
• энергетика
• машиностроение

Технические характеристики

Характеристика	Значение
Диаметр корпуса, мм	50 (под заказ), 63, 100, 150
Класс точности
Ø100, 150	1
Ø63	1,5
Ø50	2,5
Диапазон показаний давлений, МПа
ТМ	0...0,1; 0...0,16; 0...0,25; 0...0,4; 0...0,6; 0...1; 0...1,6; 0...2,5; 0...4; 0...6; 0...10; 0...16; 0...25; 0...40; 0...60; 0...100** (только для Ø63)
ТВ (кроме Ø50)	−0,1…0
ТМВ (кроме Ø50)	−0,1…0,15; −0,1…0,3; −0,1…0,5; −0,1…0,9; −0,1…1,5; −0,1…2,4
Рабочие диапазоны
Постоянная нагрузка	¾ шкалы
Переменная нагрузка	⅔ шкалы
Кратковременная нагрузка	110% шкалы
Рабочая температура, °C
Окружающая среда	−20…+60 (глицерин ПК-94) −60…+60 (силикон АК-50, ПМС-50) −60…+60 (без заполнения)
Измеряемая среда	до +150 (без заполнения) до +100 (с заполнением)
Корпус	IP65, нержавеющая сталь 08Х18Н10
Кольцо	Нержавеющая сталь 08Х18Н10 Ø100, 150 — байонетное Ø50, 63 — завальцованное
Чувствительный элемент	Медный сплав
Трибко-секторный механизм	Медный сплав
Циферблат	Алюминий, шкала черная на белом фоне
Стрелка	Опционально: с корректором нуля (Ø 100, 150)
Стекло	Органическое Опционально: минеральное многослойное безопасное (Ø 100, 150)
Штуцер	Медный сплав
Присоединение	Радиальное — Ø все; Осевое — Ø50, 63, 100; Эксцентрическое — Ø100
Резьба присоединения
Ø100, 150	G½, M20×1,5
Ø63	G¼, M12×1,5
Ø50	G¼
Межповерочный интервал	2 года

Манометры

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний, МПа	Подключение
				Резьба	Штуцер
ТМ-220	50	2,5	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6	G¼	радиальный или осевой
			0…10 / 16 / 25 / 40 / 60
ТМ-320	63	1,5	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6	М12×1,5 или G¼	радиальный или осевой
			0…10 / 16 / 25 / 40 / 60
			0…100	G¼	радиальный
ТМ-520	100	1	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6	М20×1,5 или G½	радиальный или осевой
			0…10 / 16 / 25 / 40 / 60
ТМ-620	150	1	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6	М20×1,5 или G½	радиальный
			0…10 / 16 / 25 / 40 / 60

Вакуумметры

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний, МПа	Подключение
				Резьба	Штуцер
ТВ-320	63	1,5	−0,1…0	М12×1,5 или G¼	радиальный или осевой
ТВ-520	100	1		М20×1,5 или G½	радиальный или осевой
ТВ-620	150	1		М20×1,5 или G½	радиальный

Мановакуумметры

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний, МПа	Подключение
				Резьба	Штуцер
ТМВ-320	63	1,5	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	М12×1,5 или G¼	радиальный или осевой
ТМВ-520	100	1		М20×1,5 или G½	радиальный или осевой
ТМВ-620	150	1		М20×1,5 или G½	радиальный

Опции

Опция	Тип
Безопасное стекло	ТМ (ТВ, ТМВ)-520
	ТМ (ТВ, ТМВ)-620
Замена органического стекла на безопасное	ТМ (ТВ, ТМВ)-520, -620
Стрелка с корректором нуля	ТМ (ТВ, ТМВ)-520, -620
Замена стандартной стрелки на стрелку с корректором нуля	ТМ (ТВ, ТМВ)-520, -620
Объединение с разделителем (РМ-Н11, РМ-С10, РМ-В10, РМ-С21)	ТМ, ТМВ
	ТМ, ТМВ + рукав
Объединение с разделителем (РМ-К11, РМ-М31)	ТМ
Комплектация фланцем	ТМ (ТВ, ТМВ)-320Р, Т
	передний / задний для ТМ (ТВ, ТМВ)-520Р, Т
	передний/задний ТМ (ТВ, ТМВ)-620Р
Комплектация крепежной скобой	тип 1 / тип 2 для ТМ (ТВ, ТМВ)-320Т
	ТМ (ТВ, ТМВ)-520Т
Комплектация указателем рабочего давления (сталь)	ТМ (ТВ, ТМВ)-520, -620
Комплектация указателем рабочего давления (красный маркер на циферблате)	ТМ (ТВ, ТМВ)
Индивидуальный номер прибора + паспорт	Индивидуальный номер прибора + паспорт
Свидетельство о поверке к нумерованному прибору	ТМ (ТВ, ТМВ) с индивидуальным номером
Исполнение штуцера с нестандартной резьбой	ТМ (ТВ, ТМВ)
Очистка прибора под кислород (+ паспорт, знак О2 на циферблате)	ТМ (ТВ, ТМВ) без гидрозаполнения
Нанесение на циферблат «NH3» и пр. знаков	ТМ (ТВ, ТМВ)
Первичная заводская поверка	ТМ (ТВ, ТМВ)
Периодическая поверка	ТМ (ТВ, ТМВ)
Пломбировка манометра (под заказ)	ТМ (ТВ, ТМВ)-520, -620
Ремонт (кроме ТМ-220)	ТМ (ТВ, ТМВ)
Очистка прибора от загрязнений (мазут, краска и пр.)	ТМ (ТВ, ТМВ)

Габаритные размеры

Габаритные размеры приборов

Таблица габаритных размеров

Ø, мм	D1, мм	D2, мм	b, мм	b1, мм	e, мм	h, мм	f, мм
50	58	52	30	57	6	46	11
63	69	62	32	56	6	56	12
100	111	100	50	86	18	83	15
150	161	149	50	—	18	112	17

 Продолжение таблицы

Ø, мм	f1, мм	S, мм	G	Вес, кг	Вес с заполнением, кг	Объем заполняющей жидкости, л
50	—	14	G⅛ или G¼	0,1	0,18	0,08
63	—	14	G¼ или M12×1,5	0,14	0,25	0,09
100	30	22	G½ или M20×1,5	0,51	0,86	0,35
150	30	22		0,70	1,47	0,77
