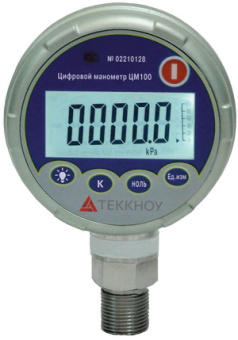

Манометр цифровой Теккноу ЦМ100

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Цифровой манометр ЦМ100 - это портативный, высокоточный прибор, выполненный по передовой микропроцессорной технологии с использованием кремниевых чувствительных элементов. Электропитание от литиевой батареи 3,6 В рассчитано на непрерывную эксплуатацию в течение одного года. В технологическом цикле изготовления цифрового манометра применяется искусственное старение, что повышает показатели временной стабильности. Старение проводится с применением многократных циклов перепада температур и нагрузок давлением. Манометр широко применяется для измерений давления как в лабораторных условиях, так и для измерений и контроля давления в технологических процессах во многих отраслях промышленности: энергетической, химической, нефтегазоперерабатывающей, металлургической и др.

Особенности
• 5-ти разрядный большой ЖК-дисплей
• 9 выбираемых единиц давления
• Функция установки нуля
• Функция калибровки полной шкалы
• Изготовление по специальной технологии
• Интерфейс RS232 для связи с ПК
• Компенсация погрешности, вызванной изменением температуры окружающего воздуха
• Сигнализация перегрузки
• Гистограмма в % для визуального контроля
• Входной штуцер из нержавеющей стали
• Прочный корпус из сплава алюминия
• Электромагнитная совместимость и искробезопасное исполнение

Технические характеристики

Пределы измерений давления	от -100 кПа до 70 МПа (см. таблицу ниже)
Пределы допускаемой основной приведенной погрешности	±0,05 %; ±0,1 %; ±0,2 %; ±0,5 % (при температуре окр. воздуха от -10 °С до +50 °С)
Вид давления	избыточное, комбинированное, дифференциальное, абсолютное
Единицы измерений	Па, кПа, МПа, psi, кгс/см², бар, мбар, мм рт.ст., мм вод.ст.
Рабочая среда	газ и (или) жидкость (зависит от модификации)
Интерфейс связи	RS232 для связи с ПК
Другие функции	установка нуля, калибровка шкалы, сигнализация перегрузки, подсветка дисплея, включение без прогрева
Дисплей	ЖК-дисплей 5-разрядный с подсветкой, высота цифр 14 мм, гистограмма в % диапазона
Материал корпуса	сплав Al
Электропитание	литиевая батарея 3,6 В на 1000 часов работы
Штуцер	из нерж. стали M20×1,5 или 1/4''NPT с наружной резьбой (или по заказу)
Условия эксплуатации	от -10 °С до +50 °С
Габаритные размеры	Ø 95 × 134 × 41 мм
Масса	0,5 кг

Доступные пределы измерений

Р/№	Диапазон измерений	Погрешность, % ВПИ				Рабочая среда	Вид давления
Р/№	Диапазон измерений	±0,05	±0,1	±0,2	±0,5	Рабочая среда	Вид давления
ЦМ100-1	0...70 кПа	+	+	+	+	Г*	И*
ЦМ100-2	0...100 кПа	+	+	+	+	Г	И
ЦМ100-3	0...200 кПа	+	+	+	+	Г, Ж*	И
ЦМ100-4	0...400 кПа	+	+	+	+	Г, Ж	И
ЦМ100-5	0...700 кПа	+	+	+	+	Г, Ж	И
ЦМ100-6	0...1,4 МПа	+	+	+	+	Г, Ж	И
ЦМ100-7	0...2 МПа	+	+	+	+	Г, Ж	И
ЦМ100-8	0...3,5 МПа	+	+	+	+	Г, Ж	И
ЦМ100-9	0...4 МПа	+	+	+	+	Г, Ж	И
ЦМ100-10	0...7 МПа	+	+	+	+	Г, Ж	И
ЦМ100-11	0...14 МПа	+	+	+	+	Г, Ж	И
ЦМ100-12	0...20 МПа	+	+	+	+	Г, Ж	И
ЦМ100-13	0...35 МПа	+	+	+	+	Г, Ж	И
ЦМ100-14	0...40 МПа	+	+	+	+	Г, Ж	И
ЦМ100-15	0...70 МПа	+	+	+	+	Г, Ж	И
ЦМ100-16	±2,5 кПа	+	+	+	+	Г	К*
ЦМ100-17	±5 кПа	+	+	+	+	Г	К
ЦМ100-18	±10 кПа	+	+	+	+	Г	К
ЦМ100-19	±40 кПа	+	+	+	+	Г	К
ЦМ100-20	±100 кПа	+	+	+	+	Г	К
ЦМ100-21	-100…250 кПа	+	+	+	+	Г, Ж	К
ЦМ100-22	±6,3 кПа	+	+	+	+	Г	К
ЦМ100-23	±25 кПа	+	+	+	+	Г	К
ЦМ100-24	±63 кПа	+	+	+	+	Г	К
ЦМ100-25	-100…160 кПа	+	+	+	+	Г	К
ЦМ100-26	±4 кПа	+	+	+	+	Г	К
ЦМ100-27	-100…400 кПа	+	+	+	+	Г, Ж	К
ЦМ100-28	-100…600 кПа	+	+	+	+	Г, Ж	К
ЦМ100-29	-0,1…1 МПа	+	+	+	+	Г, Ж	К
ЦМ100-30	-0,1…1,6 МПа	+	+	+	+	Г, Ж	К
ЦМ100-31	-0,1…2 МПа	+	+	+	+	Г, Ж	К
ЦМ100-32	-0,1…2,5 МПа	+	+	+	+	Г, Ж	К
ЦМ100-33	-0,1…3,5 МПа	+	+	+	+	Г, Ж	К
ЦМ100-34	-0,1…4 МПа	+	+	+	+	Г, Ж	К
ЦМ100-35	-0,1…6 МПа	+	+	+	+	Г, Ж	К
ЦМ100-36	±2,5 кПа	+	+	+	+	Г	Д*
ЦМ100-37	±5 кПа	+	+	+	+	Г	Д
ЦМ100-38	±10 кПа	+	+	+	+	Г	Д
ЦМ100-39	±20 кПа	/	+	+	+	Г	Д
ЦМ100-40	±40 кПа	/	+	+	+	Г	Д
ЦМ100-41	±50 кПа	/	+	+	+	Г	Д
ЦМ100-42	0…70 кПа	+	+	+	+	Г	А*
ЦМ100-43	0…100 кПа	+	+	+	+	Г	А
ЦМ100-44	0…200 кПа	+	+	+	+	Г, Ж	А

* Обозначения: Г - газы; Ж - жидкости; И - избыточное давление; А-абсолютное давление; Д - дифференциальное давление; К - комбинированное давление/вакуум
