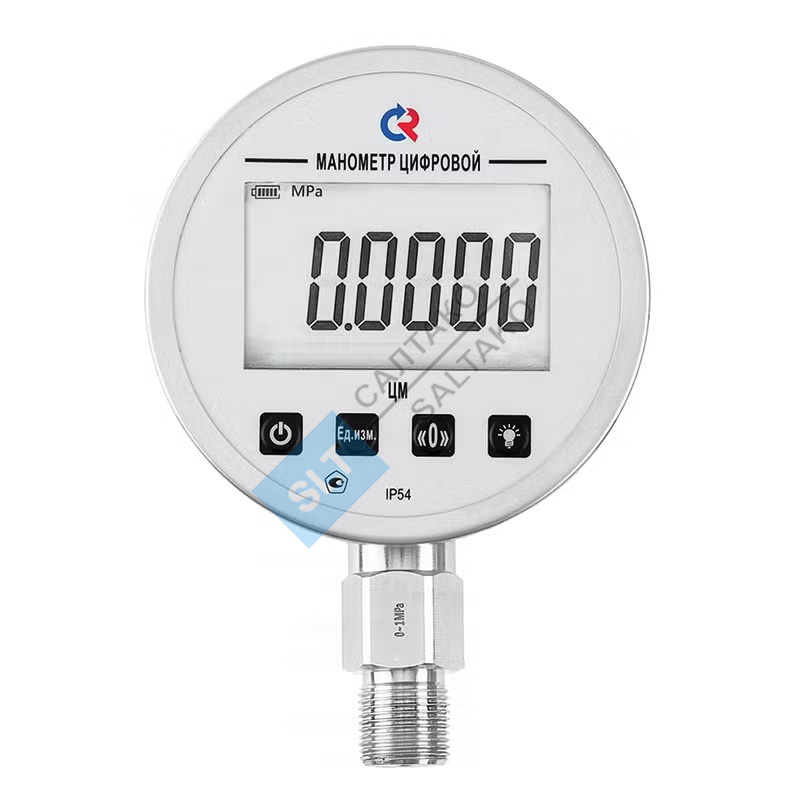

Тип ЦМ-И (ЦМ-В, ЦМ-ИВ), серия 21. Предназначены для непрерывного измерения и отображения текущего значения с индикацией на цифровом ЖК-дисплее избыточного давления жидкостей и газов, разрежения газов, неагрессивных по отношению к нержавеющей стали.

Дополнительные функции: подсветка дисплея, установка нуля, переключение между единицами измерения давления, индикатор состояния батареи. Для манометра с диаметром корпуса 100 мм доступна функция* отображения пиковых значений.

Могут комплектоваться защитным резиновым кожухом.

Диаметр корпуса, мм

63, 100

Класс точности

Ø63	1,0
Ø100	0,25

Диапазон показаний давлений, МПа

ЦМ-И	0…0,1* / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40* / 60* / 100*
ЦМ-В*	−0,1…0
ЦМ-ИВ*	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

* — только для приборов Ø100

Основные единицы измерения

Ø63	МПа, кПa, кгс/см2, бар, psi
Ø100	МПа, кПa**, кгс/см2, бар, psi, дюйм вод. ст., м вод. ст., дюйм рт. ст., атм.

** — кроме приборов на 40, 60 и 100 МПа

Диапазон рабочих температур, °C

Окружающая среда: −10…+50
Измеряемая среда: −10…+70

Питание

− 24В
Ø63 − 3 В (2 элемента питания ААА)
Ø100 − 4,5 В (3 элемента питания АА или micro-USB)

Потребляемая мощность, Вт

Не более 0,15

Корпус

IP54, нержавеющая сталь 08Х18Н10

Кольцо

Нержавеющая сталь 08Х18Н10,
завальцованное

Дисплей

Ø63 − 4-разрядный
Ø100 − 5-разрядный

Подсветка дисплея

Белая

Штуцер

Нержавеющая сталь 08Х18Н10

Присоединение

Радиальное
Эксцентрическое с передним фланцем (для ЦМ с питанием −24 В)

Резьба присоединения***

Ø63 − G¼
Ø100 − M20×1,5
*** — под заказ другие резьбы

Межповерочный интервал

2 года

Техническая документация

ТУ 26.51.52-002-46269003-2021

Манометры ЦМ-И

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Питание, В	Присоединение (расположение штуцера)	Цена с НДС, руб.
ЦМ-И-321	63	1,0	0…0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25	G¼	3 (2 элемента питания ААА)	радиальное	7465
					24	радиальное	7465
						эксцентрическое	7890
ЦМ-И-521	100	0,25	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100	М20×1,5	4,5 (3 элемента питания АА или micro-USB)	радиальное	18710
					24	радиальное	18710
						эксцентрическое	18840

Вакуумметры ЦМ-В

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Питание, В	Присоединение (расположение штуцера)	Цена с НДС, руб.
ЦМ-В-521	100	0,25	−0,1…0	М20×1,5	4,5 (3 элемента питания АА или micro-USB)	радиальное	18710
24					радиальное
					эксцентрическое	18840

Мановакуумметры ЦМ-ИВ

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Питание, В	Присоединение (расположение штуцера)	Цена с НДС, руб.
ЦМ-ИВ-521	100	0,25	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	М20×1,5	4,5 (3 элемента питания АА или micro-USB)	радиальное	18710
24					радиальное
					эксцентрическое	18840

Дополнительные опции

Наименование услуги	Тип	Цена с НДС, руб.
Объединение с разделителем РМ-Н11, РМ-С10, РМ-С10м, РМ-В10, РМ-В10м	кл.т. 0,25; 1,0	ЦМ-И, ЦМ-ИВ	250
Объединение с разделителем РМ-С21, РМ-С21м	кл.т. 0,25; 1,0	ЦМ-И, ЦМ-ИВ
Объединение с разделителем РМ-М31	кл.т. 0,25; 1,0	ЦМ-И	260
Объединение с разделителем РМ-К11	кл.т. 0,25; 1,0	ЦМ-И
Исполнение штуцера с резьбой	М12×1,5	ЦМ-И-321	+10% к стоимости прибора
	G½	ЦМ-И (В, ИВ)-521
Защитный кожух		ЦМ-И (В, ИВ)-321Р	460
		ЦМ-И (В, ИВ)-521Р	510
Свидетельство о поверке к нумерованному прибору	ЦМ-И, ЦМ-В,  ЦМ-ИВ	130
Протокол поверки к нумерованному прибору		ЦМ-И, ЦМ-В,  ЦМ-ИВ	130
Индивидуальный паспорт на нумерованный прибор		ЦМ-И, ЦМ-В,  ЦМ-ИВ	100
Первичная заводская поверка	ЦМ-И, ЦМ-В,  ЦМ-ИВ	бесплатно
Периодическая поверка	кл.т. 0,25; 1,0 (подстройка без ремонта)	ЦМ-И, ЦМ-В,  ЦМ-ИВ	840
	кл.т. 0,25 - как эталон 4 разряда (подстройка без ремонта)		1280
