ВОЗДУШНЫЕ АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ ABB EMAX, EMAX 2

EMAX – серия автоматических воздушных выключателей ABB, в которой производителю удалось реализовать свои разработки по модернизации расцепителей, их оснащению современной электроникой, улучшению технических характеристик при неизменных габаритных размерах. В ходе работы специалисты ABB выпустили новую серию EMAX 2 до 6300 А, оснащённую системами управления нового поколения. В результате из коммутационного устройства был получен аппарат, способный управлять электропотребителем. Основной задачей разработчиков стало повышение энергоэффективности электроустановок вне зависимости от сферы их деятельности за счёт использования в работе интеллектуальных систем управления питанием. Это существенно повысило надёжность электроустановок, улучшило производительность, сократив уровень потребления энергии.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Основной задачей разработчиков стало повышение энергоэффективности электроустановок вне зависимости от сферы их деятельности за счёт использования в работе интеллектуальных систем управления питанием. Это существенно повысило надёжность электроустановок, улучшило производительность, сократив уровень потребления энергии.

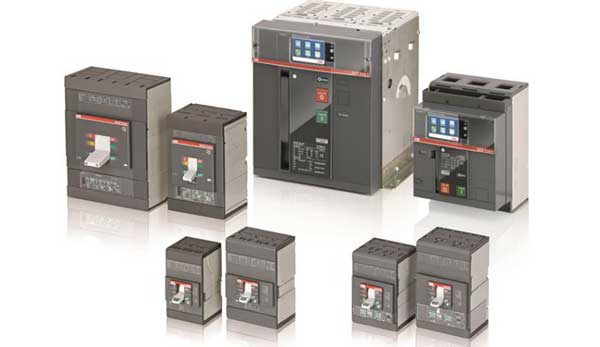

Воздушные автоматические выключатели ABB EMAX, EMAX 2

Воздушные автоматические выключатели Emax

Артикул	Наименование
1SDA055824R1	Авт. выкл. E2B 2000А, 3P, 42кА, I1=0.4…1xIn, I3=1.5…15In, стационарный, заднее HR-подключение
1SDA055840R1	Авт. выкл. E2B 2000А, 3P, 42кА, I1=0.4…1xIn, I3=1.5…15In, выкатное исполнение (без корзины)
1SDA056112R1	Авт. выкл. E3N 2500А, 3P, 65кА, I1=0.4…1xIn, I3=1.5…15In, стационарный, заднее HR-подключение
1SDA056800R1	Авт. выкл. E4S 4000А, 3P, 75кА, I1=0.4…1xIn, I3=1.5…15In, выкатное исполнение (без корзины)
1SDA059667R1	Корзина для выкатного E2, 2000А, 3P, заднее HR-подключение
1SDA059669R1	Корзина для выкатного E3, 3200А, 3P, заднее HR-подключение
1SDA059670R1	Корзина для выкатного E4, 4000А, 3P, заднее HR-подключение
1SDA038326R1	Блок вспом. контактов AUX 4Q (2 н.о.+ 2 н.з.) для Е1…6
1SDA038361R1	Блок контактов S75 "Выкачен/тест/вкачен" для корзины E1…E6, 5 перекл., 250VAC
1SDA038324R1	Моторный привод взвода пружины 220…250VAC/DC для авт. выкл. E1...E6
1SDA038292R1	Катушка отключения YO 220..240VAC/DC для авт. выкл. E1...E6
1SDA038302R1	Катушка включения YC 220..240VAC/DC для авт.выкл. E1...E6
1SDA058260R1	Аварийный блок-контакт 1CO (перекл.) для авт. выкл. E1...E6
1SDA062161R1	Прозрачная защитная крышка для авт. выключателей EMAX X1, обеспечивающая степень защиты IP54

Воздушные автоматические выключатели Emax 2

Артикул	Наименование
1SDA070861R1	Авт. выкл. E1.2B 1600 Ekip Dip LI, 3P, 42кА, I1=0.4…1xIn, I3=1.5…15In, стацион., переднее F-подкл.
1SDA070882R1	Авт. выкл. E1.2N 1600 Ekip Dip LSI, 3P, 66кА, I1=0.4…1xIn, I3=1.5…15In, стацион., переднее F-подкл.
1SDA072211R1	Авт. выкл. E1.2B 1600 Ekip Dip LI, 3P, 42кА, I1=0.4…1xIn, I3=1.5…15In, выкатное исполн.(без корзины)
1SDA072232R1	Авт. выкл. E1.2N 1600 Ekip Dip LSI, 3P, 66кА, I1=0.4…1xIn, I3=1.5…15In, выкатное исполн.(без корзины
1SDA073907R1	Корзина для выкатного E1.2, 1600А, заднее HR(VR)-подключение
1SDA073711R1	Моторный привод взвода пружины E1.2, 220...250VAC/DC
1SDA073762R1	Блок контактов AUP "Вкачен/тест/выкачен" для корзины E1.2, 6 перекл. конт., 400VAC
1SDA073943R1	Комплект клемм EF для переднего подкл. к корзине выкатного авт. выкл. E1.2, 1600А, 3P, компл.-3шт.
1SDA071021R1	Авт. выкл. E2.2B 2000 Ekip Dip LI, 3P, 42кА, I1=0.4…1xIn, I3=1.5…15In, стацион., заднее HR(VR)-подкл
1SDA071032R1	Авт. выкл. E2.2N 2000 Ekip Dip LSI, 3P, 66кА, I1=0.4…1xIn, I3=1.5…15In, стацион., заднее HR(VR)-подк
1SDA072371R1	Авт. выкл. E2.2B 2000 Ekip Dip LI, 3P, 42кА, I1=0.4…1xIn, I3=1.5…15In, выкатное исполн.(без корзины)
1SDA072382R1	Авт. выкл. E2.2N 2000 Ekip Dip LI, 3P, 66кА, I1=0.4…1xIn, I3=1.5…15In, выкатное исполн.(без корзины)
1SDA072392R1	Авт. выкл. E2.2S 2000 Ekip Dip LSI, 3P, 85кА, I1=0.4…1xIn, I3=1.5…15In, выкатное исполн.(без корзины
1SDA071061R1	Авт. выкл. E2.2N 2500 Ekip Dip LI, 3P, 66кА, I1=0.4…1xIn, I3=1.5…15In, стацион., заднее HR(VR)-подкл
1SDA072411R1	Авт. выкл. E2.2N 2500 Ekip Dip LI, 3P, 66кА, I1=0.4…1xIn, I3=1.5…15In, выкатное исполн.(без корзины)
1SDA072491R1	Авт. выкл. E4.2N 3200 Ekip Dip LI, 3P, 66кА, I1=0.4…1xIn, I3=1.5…15In, выкатное исполн.(без корзины)
1SDA072541R1	Авт. выкл. E4.2N 4000 Ekip Dip LI, 3P, 66кА, I1=0.4…1xIn, I3=1.5…15In, выкатное исполн.(без корзины)
1SDA073909R1	Корзина для выкатного E2.2, 2000А, заднее HR(VR)-подключение
1SDA073911R1	Корзина для выкатного E2.2, 2500А, заднее HR(VR)-подключение
1SDA073913R1	Корзина для выкатного E4.2, 3200А, заднее HR(VR)-подключение
1SDA073915R1	Корзина для выкатного E4.2, 4000А, заднее HR(VR)-подключение
1SDA073764R1	Блок контактов AUP "Вкачен/тест/выкачен" для корзины E2.2…E6.2, 5 перекл. конт., 400VAC, левый
1SDA073725R1	Моторный привод взвода пружины E2.2…E6.2, 220...250VAC/DC
1SDA073674R1	Катушка отключения YO 220..240VAC/DC для авт. выкл. E1.2…E6.2
1SDA073687R1	Катушка включения YС 220..240VAC/DC для авт. выкл. E1.2…E6.2
1SDA074195R1	Расцепитель Ekip Dip LSI для авт. выкл. E1.2…E6.2
1SDA074094R1	Комплект верхних клемм F для переднего подкл. к корзине выкатного E2.2, 2500А, 3P, компл.-3шт.
1SDA073864R1	Фланец для стационарного исполнения E2.2…E6.2F

Ключевые особенности EMAX и EMAX 2

Функция Power Controller позволяет пользователю, выставив предельно допустимое значение потребляемой мощности, без использования дополнительных систем мониторинга ограничить среднее энергопотребление. Это реализовано за счёт отключения неприоритетных групп нагрузок, в случае превышения выставленного в настройках значения. Как только появляется возможность, потребители снова подключаются к питанию.
Расцепители Ekip Touch уникальной конструкции способны выполнять измерения мощности и сетевых параметров с высокой точностью. При этом они сохраняют данные о срабатываниях коммутационной аппаратуры, поступлении аварийных сигналов, других событиях. Также для генерирующей установки устройство является защитным (для этого не потребуется дополнительная комплектация или выполнение подключений). Расцепитель Ekip Touch можно настраивать, программировать, с него можно оперативно считывать данные через компьютер. Предусмотрен сенсорный дисплей с большой диагональю и интуитивно понятным интерфейсом.
Оператор имеет доступ к функциям EMAX2 через Интернет.
Исполнение. В рамках серии EMAX2 предлагается 4 типоразмера до 6300 А. Оборудование ориентировано на использование в рамках НКУ. Разработчиками унифицированы схема подключения, расцепитель, дополнительные аксессуары, габаритные размеры, что даёт проектировщикам максимальное пространство для инженерных решений.
Простоту и безопасность эксплуатации обеспечивает наличие двойной изоляции между ТВЧ и передней панелью. Конструкция позволяет проводить обслуживания без снятия крышки. Имеется возможность подачи питания как снизу, так и сверху. Обеспечена лёгкость выкатывания выключателя благодаря наличию специальных направляющих, для каждого из положений при этом предусмотрена функция блокировки.

Технические характеристики устройств

Параметры выключателей	EMAX	EMAX2
Номинальный ток выключателя	800-2000 А	630-6300 А
Номинальное напряжение переменного тока	690 В (50-60 Гц)
Номинальное напряжение изоляции	1 кВ
Предельная отключающая способность при КЗ	42-130 кА	42-150 кА
Номинальное выдерживаемое напряжение	12 кВ
Количество полюсов	3-4
Механическая стойкость к износу	до 25 000 циклов
Электрическая стойкость к износу (при 440 В)	до 15 000 циклов

Компания ABB предлагает воздушные автоматические выключатели EMAX и EMAX2 в специальном исполнении. Они разработаны для работы в районах с высокой сейсмической активностью и на предприятиях с агрессивной окружающей средой (к примеру, в области нефтепереработки, бумажного производства).

Документы

abb_emax2 Размер: 7,4 мб
