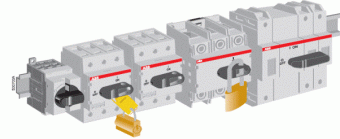

ВЫКЛЮЧАТЕЛИ НАГРУЗКИ ABB

Выключатели нагрузки (реверсивные рубильники) относятся к классу коммутационных аппаратов, по отключающей способности находящемуся между разъединителями и автоматическими выключателями. Фирмой ABB разработаны низковольтные выключатели нагрузки серии OT, предназначенные для универсального использования. Устройства рассчитаны на работу в сетях напряжением до 1000 В переменного или постоянного тока. Серия представлена 11 типоразмерами рубильников, имеющих 3 или 4 полюса на номинальные токи от 16 А до 3150 А.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Общая информация

Назначение реверсивных рубильников OT ABB

Высокие эксплуатационные характеристики и удачные конструктивные решения позволяют выключателям нагрузки ABB вписываться в компоновку практически любых распределительных устройств. В перечень функциональных назначений рубильников ABB входит:

Использование в качестве главного или секционного выключателя трансформаторной подстанции или распределительного устройства
Коммутация цепей питания электроприводов
Применение в качестве местного выключателя безопасности
Изменение направления вращения электропривода, а также переключение на резервное питание при использовании реверсивных версий рубильников.

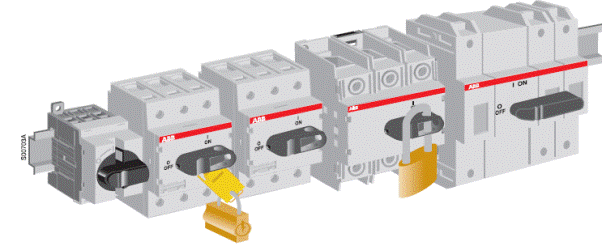

Выключатели нагрузки OT16…125, монтаж на рейку DIN35

Артикул	Наименование
1SCA104811R1001	Выкл. нагрузки OT16F3, 16А, 3P, 2M, рукоятка спереди
1SCA104857R1001	Выкл. нагрузки OT25F3, 25А, 3P, 2M, рукоятка спереди
1SCA104902R1001	Выкл. нагрузки OT40F3, 40А, 3P, 2M, рукоятка спереди
1SCA105332R1001	Выкл. нагрузки OT63F3, 63А, 3P, 3M, рукоятка спереди
1SCA105798R1001	Выкл. нагрузки OT80F3, 80А, 3P, 3M, рукоятка спереди
1SCA105004R1001	Выкл. нагрузки OT100F3, 100А, 3P, 4M, рукоятка спереди
1SCA105033R1001	Выкл. нагрузки OT125F3, 125А, 3P, 4M, рукоятка спереди
1SCA105365R1001	Выкл. нагрузки OT63F4N2, 63А, 4P, 4M, рукоятка спереди
1SCA105018R1001	Выкл. нагрузки OT100F4N2, 100А, 4P, 5.5M, рукоятка спереди
1SCA105051R1001	Выкл. нагрузки OT125F4N2, 125А, 4P, 5.5M, рукоятка спереди
1SCA022379R8100	Блок-контакт вспом. OA2G11 для OT16…125, 16А, 1н.о.+1н.з. контакты
1SCA105296R1001	Рукоятка выносная OHYS2AJ для OT16…125F, желто-красная, IP65, без оси
1SCA101660R1001	Ось выносной рукоятки OXS6X250 для OT16…125F, 250мм
1SCA101661R1001	Ось выносной рукоятки OXS6X330 для OT16…125F, 330мм

Выключатели нагрузки OT160…2500 и аксессуары к ним

Артикул	Наименование
1SCA120514R1001	Выкл. нагрузки OT160EV03P, 160А, 3P, с видимым разрывом, с выносной блокируемой рукояткой
1SCA022712R1010	Выкл. нагрузки OT200E03, 200А, 3P, с видимым разрывом, без рукоятки
1SCA022709R8610	Выкл. нагрузки OT250E03, 250А, 3P, с видимым разрывом, без рукоятки
1SCA022727R5910	Выкл. нагрузки OT315E03, 315А, 3P, с видимым разрывом, без рукоятки
1SCA022727R7960	Выкл. нагрузки OT400E03, 400А, 3P, с видимым разрывом, без рукоятки
1SCA022775R3670	Выкл. нагрузки OT630E03, 630А, 3P, с видимым разрывом, без рукоятки
1SCA022753R5920	Выкл. нагрузки OT800E03, 800А, 3P, с видимым разрывом, без рукоятки
1SCA022860R5850	Выкл. нагрузки OT1000E03, 1000А, 3P, с видимым разрывом, без рукоятки
1SCA022860R5510	Выкл. нагрузки OT1250E03, 1250А, 3P, с видимым разрывом, без рукоятки
1SCA022860R6400	Выкл. нагрузки OT1600E03, 1600А, 3P, с видимым разрывом, без рукоятки
1SCA105514R1001	Выкл. нагрузки OT2000E03, 2000А, 3P, с видимым разрывом, без рукоятки
1SCA104971R1001	Выкл. нагрузки OT2500E03, 2500А, 3P, с видимым разрывом, без рукоятки
1SCA128480R1001	Выкл. нагрузки OT3200E03, 3200А, 3P, с видимым разрывом, без рукоятки
1SCA022763R2700	Рукоятка OTV250EK для OT160EV03P…250E, черная, блокируемая, установка на аппарат
1SCA022763R2960	Рукоятка OTV400EK для OT315…400E, черная, блокируемая, установка на аппарат
1SCA022804R6340	Рукоятка OTV800EK для OT630…800E, черная, блокируемая, установка на аппарат
1SCA106608R1001	Рукоятка OTV1000EK для OT1000…2500E, черная, блокируемая, установка на аппарат
1SCA115922R1001	Рукоятка OHB330J12 укрепленная для рубильников OT1000…2500
1SCA022353R4970	Блок-контакт вспом. OA1G10 для OT200…2500, 16А, 1н.о. контакт
1SCA022456R7410	Блок-контакт вспом. OA3G01 для OT200…2500, 16А, 1н.з. контакт
1SCA022042R6370	Ось выносной рукоятки OXP6X290 для OT160…250E на дверь, 6х290мм
1SCA022042R5810	Ось выносной рукоятки OXP12X325 для OT315…2500E на дверь, 12х325мм
1SCA100232R1001	Рукоятка выносная OHB65J6TE-RUH для OT160…250E, черная, IP65, без оси
1SCA100234R1001	Рукоятка выносная OHB95J12TE-RUH для OT315…400E, черная, IP65, без оси
1SCA100261R1001	Рукоятка выносная OHB125J12TE-RUH для OT630…800E, черная, IP65, без оси
1SCA102574R1001	Рукоятка выносная OHB200J12P-RUH для OT1000…2500E, черная, IP65, без оси
1SCA022456R9540	Рукоятка выносная OHY65J6T для OT160…250E, желто-красная, IP65, без оси
1SCA022736R1910	Рукоятка выносная OHY95J12T для OT315…400E, желто-красная, IP65, без оси
1SCA022652R2310	Рукоятка выносная OHY125J12T для OT630…800E, желто-красная, IP65, без оси
1SCA101587R1001	Рукоятка выносная OHY200J12P для OT1000…2500E, желто-красная, IP65, без оси
1SCA022731R8310	Крышка защитная OTS250G1S/3 на клемму OT160…250E, короткая, 3шт. в комплекте
1SCA022736R9060	Крышка защитная OTS400G1S/3 на клемму OT315…400E, короткая, 3шт. в комплекте
1SCA022776R8190	Крышка защитная OTS800G1S/3 на клемму OT630…800E, короткая, 3шт. в комплекте
1SCA022731R8150	Крышка защитная OTS250G1L/3 на клемму OT160…250E, длинная, 3шт. в комплекте
1SCA022736R8840	Крышка защитная OTS400G1L/3 на клемму OT315…400E, длинная, 3шт. в комплекте
1SCA022776R7890	Крышка защитная OTS800G1L/3 на клемму OT630…800E, длинная, 3шт. в комплекте
1SCA022778R6920	Комплект для сборки 2-х OT160…250E в переключатель I-O-II, черная рукоятка
1SCA022078R0030	Комплект для сборки 2-х OT315…400E в переключатель I-O-II, черная рукоятка

Выключатели нагрузки реверсивные OT16F3C…OT125F3C и аксессуары к ним

Артикул	Наименование
1SCA104816R1001	Выкл. нагрузки реверсивный OT16F3C, 3P, схема I-0-II, без рукоятки
1SCA104863R1001	Выкл. нагрузки реверсивный OT25F3C, 3P, схема I-0-II, без рукоятки
1SCA104913R1001	Выкл. нагрузки реверсивный OT40F3C, 3P, схема I-0-II, без рукоятки
1SCA105338R1001	Выкл. нагрузки реверсивный OT63F3C, 3P, схема I-0-II, без рукоятки
1SCA105402R1001	Выкл. нагрузки реверсивный OT80F3C, 3P, схема I-0-II, без рукоятки
1SCA105008R1001	Выкл. нагрузки реверсивный OT100F3C, 3P, схема I-0-II, без рукоятки
1SCA105037R1001	Выкл. нагрузки реверсивный OT125F3C, 3P, схема I-0-II, без рукоятки
1SCA109089R1001	Рукоятка OHBS2 для OT16…80F_С черная, простая, установка на аппарат
1SCA108665R1001	Рукоятка OHBS9 для OT100...125F_С черная, простая, установка на аппарат
1SCA108252R1001	Рукоятка OHBS12 для OT16…80F_С черная, блокируемая в 0, установка на аппарат
1SCA109093R1001	Рукоятка OHBS11/1 для OT100...125F_С черная, блокируемая в 0, установка на аппарат
1SCA105220R1001	Рукоятка выносная OHBS2AJE011 для OT16…125F_С, черная, блокируемая, IP65, без оси
1SCA105301R1001	Рукоятка выносная OHYS2AJE011 для OT16…125F_С, желто-красная, блокируемая, IP65, без оси
1SCA101660R1001	Ось выносной рукоятки OXS6X250 для OT16…125F, 250мм
1SCA022379R8100	Блок-контакт вспом. OA2G11 для OT16…125, 16А, 1н.о.+1н.з. контакты

Выключатели нагрузки реверсивные OT160E03C…OT2500E03C и аксессуары к ним

Артикул	Наименование
1SCA022767R0030	Выкл. нагрузки реверсивный OT160E03C, 160А, 3P, с видимым разрывом, без рукоятки
1SCA022764R2920	Выкл. нагрузки реверсивный OT200E03C, 200А, 3P, с видимым разрывом, без рукоятки
1SCA022764R3060	Выкл. нагрузки реверсивный OT250E03C, 250А, 3P, с видимым разрывом, без рукоятки
1SCA022764R2090	Выкл. нагрузки реверсивный OT315E03C, 315А, 3P, с видимым разрывом, без рукоятки
1SCA022764R1950	Выкл. нагрузки реверсивный OT400E03C, 400А, 3P, с видимым разрывом, без рукоятки
1SCA022785R4430	Выкл. нагрузки реверсивный OT630E03C, 630А, 3P, с видимым разрывом, без рукоятки
1SCA022785R4270	Выкл. нагрузки реверсивный OT800E03C, 800А, 3P, с видимым разрывом, без рукоятки
1SCA022871R6170	Выкл. нагрузки реверсивный OT1000E03C, 1000А, 3P, с видимым разрывом, без рукоятки
1SCA022871R7060	Выкл. нагрузки реверсивный OT1250E03C, 1250А, 3P, с видимым разрывом, без рукоятки
1SCA022872R1760	Выкл. нагрузки реверсивный OT1600E03C, 1600А, 3P, с видимым разрывом, без рукоятки
1SCA022783R0090	Рукоятка OTV250ECK для OT160...250E_C, черная, блокируемая, установка на аппарат, с осью
1SCA022783R0170	Рукоятка OTV400ECK для OT315...400E_C, черная, блокируемая, установка на аппарат, с осью
1SCA022797R2470	Рукоятка OTV800ECK для OT630...800E_C, черная, блокируемая, установка на аппарат, с осью
1SCA107481R1001	Рукоятка OTV1000ECK для OT1000…2500E_C, черная, блокируемая, установка на аппарат, с осью
1SCA022295R6080	Ось выносной рукоятки OXP6X210 для OT160…250E на дверь, 6х210мм
1SCA100233R1001	Рукоятка выносная OHB65J6E011-RUH для OT160...250E_C, черная, блокируемая, IP65, без оси
1SCA022779R1840	Рукоятка выносная OHY65J6E011 для OT160...250E_C, желто-красная, блокируемая, IP65, без оси
1SCA022325R6980	Ось выносной рукоятки OXP12X250 для OT315…800E на дверь, 12х250мм
1SCA100235R1001	Рукоятка выносная OHB95J12E011-RUH для OT315...400E_C, черная, блокируемая, IP65, без оси
1SCA022621R0920	Рукоятка выносная OHY95J12E011 для OT315...400E_C, желто-красная, блокируемая, IP65, без оси
1SCA100237R1001	Рукоятка выносная OHB125J12E011-RUH для OT630...800E_C, черная, блокируемая, IP65, без оси
1SCA022615R1650	Рукоятка выносная OHY125J12E011 для OT630...800E_C, желто-красная, блокируемая, IP65, без оси
1SCA022873R4230	Рукоятка выносная OHB200J12PE011 для OT1000…2500E_C, черная, блокируемая, IP65, без оси

Отличительные особенности выключателей нагрузки OT ABB

Выключатели нагрузки ABB OT выгодно отличаются от аналогов рядом свойств, среди которых:

Компактность, обусловленная протеканием тока по кратчайшему пути
Двойной разрыв каждой фазы, вкупе с дугогасительным устройством обеспечивающий отключающую способность, достигающую восьмикратной величины номинального тока
Механизм, производящий быструю коммутацию, независимо от скорости поворота рукоятки управления
Электродинамический компенсатор, позволяющий выдерживать значение сквозного тока короткого замыкания до 100 кА
Защищенная патентом самоочищающаяся конструкция контактов
Создание при отключении видимого разрыва электрической цепи.

Варианты исполнения реверсивных выключателей нагрузки OT

Выключатели нагрузки ABB OT на номинальный ток до 160 А имеют модульное исполнение и предназначены для крепления на DIN – рейку. Установка рубильников промышленного исполнения на токи свыше 160 А осуществляется на монтажные платы, либо на двери шкафов.

В зависимости от назначения, рубильники ABB OT делятся на категории применения. Аппараты, предназначенные для работы в схемах переменного тока, имеют категорию применения AC, рубильники на постоянный ток относятся к категории DC.
