АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ TMAX T7

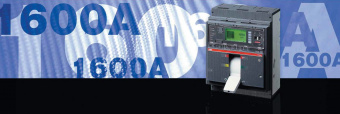

TMAX T7. НОВОЕ РЕШЕНИЕ ДО 1600А.

Автоматический выключатель Tmax T7, существующий в двух версиях на ток до 1600 A, — с ручным управлением или с моторным приводом, разрабатывался как аппарат с принципиально новой конструкцией для автоматических выключателей этого типа: современная электроника, исключительные характеристики и новые решения для монтажа и установки аксессуаров.

Выключатели Tmax T7 отличаются исключительной гибкостью: их можно устанавливать как горизонтально, так и вертикально (также, имеется выкатное исполнение), доступны все типы выводов (включая плоские задние ориентируемые выводы) и новая более быстрая и безопасная система выкатывания подвижной части. Кроме того, благодаря уменьшенной высоте существенно упрощается подводка кабелей.

Новшеством является система быстрой установки аксессуаров: отсутствие проводных подключений внутри автоматического выключателя, быстрое, простое и надежное подсоединение к внешней цепи, отсутствие винтов для подключения проводов.

Новая система взаимной механической блокировки с помощью тросиков дает значительные преимущества в оптимизации габаритов. Система позволяет взаимно блокировать два автоматических выключателя в любых положениях и, самое главное — организовать блокировку с выключателем серии Emax. Это решение, ранее представлявшееся невозможным, является идеальным для создания схем автоматического переключения линий.

Автоматические выключатели Tmax T7 от 1000А до 1600А

Аксессуары для автоматических выключателей Tmax T7 и T7M

Универсальные разъемы для соединения вторичных цепей

ОБЩИЕ СВЕДЕНИЯ О СЕРИИ TMAX

Семейство Tmax представлено полным ассортиментом автоматических выключателей в литом корпусе до 1600 А.

Все автоматические выключатели - трехполюсные и четырехполюсные - имеются в стационарном исполнении; выключатели T4 и T5 имеются также во втычном исполнении, а выключатели T4, T5, T6 и T7 еще и в выкатном исполнении.

Автоматические выключатели серии Tmax одного типоразмера имеют различные отключающие способности и номинальные токи.

Дугогасительная система, используемая в автоматических выключателях Tmax, обеспечивает очень быстрое размыкание цепи при крайне высоком токе короткого замыкания. Высокая скорость размыкания контактов, динамическое воздействие магнитного поля и конструкция дугогасительной камеры способствуют гашению дуги в кратчайшее время, существенно ограничивая значение удельной сквозной энергии I²t  и пиковый ток.

КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
Отличительные особенности серии

Двойная изоляция

Конструкция выключателя обеспечивает двойную изоляцию между находящимися под напряжением силовыми частями (исключая выводы) и передней частью аппарата, к которой прикасается оператор во время нормальной работы установки. Гнездо для каждого электрического аксессуара полностью отделено от силовой цепи, предотвращая таким образом какой-либо риск контакта с находящимися под напряжением частями. В частности, механизм управления полностью изолирован от токоведущих элементов.

Кроме того, автоматический выключатель имеет повышенную изоляцию как между находящимися под напряжением внутренними частями, так и между выводами. Фактические изолирующие расстояния превышают установленные Стандартами IEC и соответствуют требованиям, предусмотренным Стандартом UL 489 (США).

Прямое соответствие

Рычаг управления всегда указывает точное положение подвижных контактов автоматического выключателя и, таким образом, гарантирует надежную и достоверную индикацию в соответствии с указаниями Стандартов IEC 60073 и IEC 60417-2 (I = замкнуты; O = разомкнуты; желто-зеленая линия = разомкнуты вследствие срабатывания защиты).

Механизм управления автоматическим выключателем имеет узел свободного расцепления, который обеспечивает выполнение операций включения/отключения независимо от усилия на рычаге и скорости его движения. При срабатывании защиты подвижные контакты автоматически размыкаются: чтобы замкнуть их снова, механизм управления должен быть взведен заново путем перевода рычага управления из промежуточного в крайнее нижнее положение.

Изолирующая способность

Находясь в разомкнутом состоянии, автоматический выключатель гарантирует разъединение цепи в соответствии со Стандартом IEC 60947-2. Увеличенные изолирующие расстояния обеспечивают отсутствие токов утечки и надежную изоляцию при больших перенапряжениях между входом и выходом.

Степени защиты

В таблице ниже указаны степени защиты, обеспечиваемые автоматическими выключателями Tmax согласно требованиям Стандарта IEC 60529:

⁽¹⁾ При правильной установке
⁽²⁾ Во время установки электрических аксессуаров
⁽³⁾ Также для переднего фланца на рычаг управления и поворотной рукоятки
⁽⁴⁾ Только для T1...T6

Фиксированные части вседа имеют степень защиты IP 20. Для автоматических выключателей, которые установлены в распределительном щите и оснащены поворотной рукояткой на дверь, а также специальным комплектом (RHE-IP54), может быть достигнута степень защиты IP 54.

Электромагнитная совместимость

При использовании электронных расцепителей защиты и электронных расцепителей токов утечки на землю гарантируется работа функций защиты при наличии помех, вызванных электронной аппаратурой, атмосферными явлениями или электрическими разрядами. В свою очередь, вышеуказанные расцепители не являются источником помех для другой электронной аппаратуры. Это соответствует Приложению B и Приложению F Стандарта IEC 60947-2.

Работа в тропическом климате

Автоматические выключатели и аксессуары серии Tmax испытываются в соответствии со Стандартом IEC 60068-2-30 путем выполнения 2 рабочих циклов при 55 °C по методу «вариант 1» (пункт 6.3.3). Поэтому пригодность выключателей серии Tmax для применения в жарком и влажном климате (по климатограмме 8 в Стандарте IEC 60721-2-1) обеспечивается благодаря:

• литому изолирующему корпусу, изготовленному из синтетических смол, армированных стекловолокном;
• антикоррозионной обработке основных металлических частей;
• оцинковыванию Fe/Zn 12 (ISO 2081) с защитным слоем, не содержащим шестивалентного хрома (в соответствии с Директивой ROHS), с такой же коррозионной стойкостью согласно требованиям стандарта ISO 4520, класс 2c;
• применению специальной защиты от конденсатообразования для электронных расцепителей и соответствующих аксессуаров.

Исполнения и типы

Все автоматические выключатели серии Тmax выпускаются в стационарном исполнении; выключатели Т4 и Т5 выпускаются также во втычном исполнении, а выключатели Т4, Т5, T6 ^(*) и T7 — еще и в выкатном исполнении. Управление всеми автоматическими выключателями может осуществляться вручную с помощью рычага управления или поворотной рукоятки (прямого действия или на дверь) и электрически. Для этого имеются различные решения:

• моторный привод для T4, T5 и T6
• T7 с моторным приводом, реле отключения и включения.

^(*) не доступно в исполнении на 1000 А

Установка

Выключатели серии Тmax могут устанавливаться в распределительных щитах в горизонтальном, вертикальном или лежачем положении (с креплением на монтажной плате или рейках) без снижения номинальных характеристик. Выключатели серии Тmax легко устанавливаются в распределительных щитах любого типа, главным образом, благодаря возможности запитывания как через верхние, так и через нижние выводы, без ущерба для работоспособности аппаратов ^(*).

^(*) Для выключателей T4V250 и T5V400 в стационарном исполнении, T4L250 и T5L400 во втычном исполнении, применяемых на напряжение 1000В, питание должно подаваться через верхние выводы.

Выкатывание выключателя при закрытой двери

Выкатные автоматические выключатели Т4, T5, T6 и Т7 можно выкатывать и вкатывать с закрытой дверцей отсека, тем самым повышая безопасность оператора и позволяя сделать более рациональными низковольтные дугозащищенные распределительные щиты.

Выкатывание можно производить только при разомкнутом выключателе (по очевидным соображениям безопасности) с помощью специальной рукоятки для выкатывания, которая входит в комплект преобразования стационарного выключателя в подвижную часть выкатного выключателя.

Ассортимент аксессуаров

При разработке аксессуаров для выключателей серии Tmax была достигнута гибкость в монтаже и применении, благодаря следующим передовым технологиям:

• созданы единые комплекты аксессуаров для выключателей Т4, T5, Т6 и для T7, характеризуемые завершенностью и простотой установки. Унификация аксессуаров позволяет сократить складской запас и повысить гибкость использования, предоставляя все новые преимущества пользователям серии Тmax;
• новая система быстрого монтажа внутренних электрических аксессуаров выключателя Tmax T7 без кабелей для соединений с клеммной коробкой;
• кроме того, Tmax предлагает широкий выбор расцепителей токов утечки на землю:

четырехполюсный RC222 для выключателей Т4 и Т5 до 500 А;
RC223 (тип В), чувствительный к токам с постоянной составляющей (IEC 60947-2, Приложение M), четырехполюсный, для выключателей T4, до 250 А;
расцепитель PR332/P-LSIRc со встроенной защитой от токов утечки на землю для выключателя Tmax T7.

Соответствие стандартам и система управления качеством

Автоматические выключатели серии Tmax и аксессуары к ним соответствуют международному Стандарту IEC 60947-2 и Директивам EC:

• “Директивы для низковольтного оборудования” (LVD) № 2006/95/CE (заменяет 72/23/EEC и последующие поправки)
• Директива по электромагнитной совместимости (EMC) № 89/336 EEC.

Сертификация изделий на соответствие указанным выше Стандартам осуществляется согласно Европейскому Стандарту EN 4501 1. Сертификация производится сертификационным органом Италии ACAE (Ассоциация сертификации электрических аппаратов), являющимся членом Европейской организации LOVAG (Группа разработки соглашений по низковольтному оборудованию), и сертификационным агентством Швеции SEMKO.

Система управления качеством ABB SACE отвечает международному Стандарту ISO 9001-2000 (модель обеспечения качества при проектировании, разработке, изготовлении, установке и обслуживании), а также соответствующим Стандартам — EN ISO 9001 (ЕС) и UNI EN ISO 9001 (Италия).

На передней панели автоматических выключателей Tmax имеется голограмма, изготовленная с использованием специальных методов защиты от подделки — гарантия качества и подлинности автоматического выключателя как изделия производства ABB SACE.

Исполнение по типу защиты

• Автоматические выключатели Тmax для распределительных систем
• Автоматические выключатели Тmax для зонной селективности
• Автоматические выключатели Тmax для защиты электродвигателей
• Автоматические выключатели Tmax на номинальное напряжение до 1150 В перем. тока и 1000 В пост. тока
• Выключатели-разъединители
