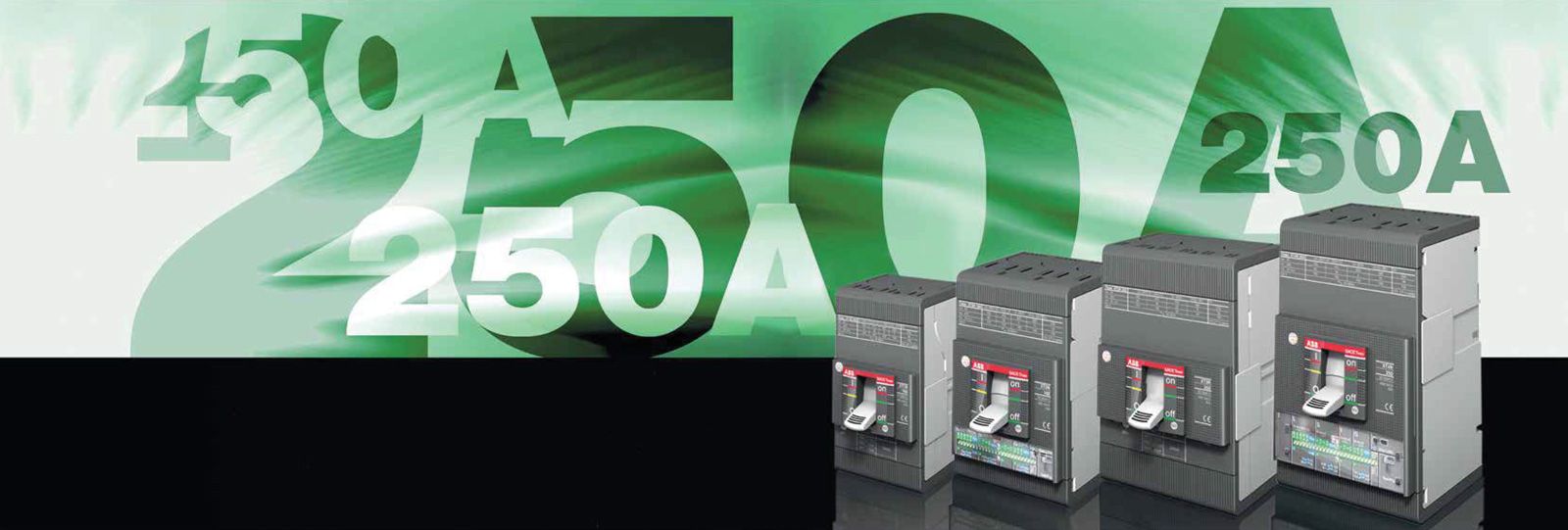

СЕРИЯ АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ TMAX XT

Автоматические выключатели Tmax XT от 16 до 250А

Дифференциальные автоматические выключатели Tmax XT от 88 до 160А

Комплекты для втычного или выкатного исполнения Tmax XT4

Рукоятки для автоматических выключателей Tmax XT1...XT4

Автоматические выключатели для распределительных систем

Автоматические выключатели в литом корпусе Tmax XT являются идеальным решением для всех уровней распределительных систем, от главных низковольтных распределительных щитов до вспомогательных распределительных щитов в электроустановке. Они отличаются высокой способностью ограничения сквозной энергии и пикового ожидаемого тока, что позволяет  на  стороне  нагрузки  использовать  элементы  распределительной  системы самым оптимальным образом. Автоматические выключатели Tmax XT с термомагнитными и  электронными  расцепителями  могут  обеспечить  защиту  от  перегрузок,  коротких замыканий,  замыканий  на  землю  и  косвенного  прикосновения  в  низковольтных распределительных сетях.В зависимости от рода тока в электроустановке, автоматические выключатели Tmax XT применяются со следующими типами расцепителей:

• Термомагнитные  расцепители,  для  защиты  сетей  постоянного  и  переменного тока, благодаря физическим свойствам биметаллических пластин и электромагнита,  позволяющие обнаружить и устранить перегрузки и короткие замыкания.
• Электронные  расцепители,  для  защиты  сетей  переменного  тока.  Расцепители  с  микропроцессорной  технологией  обладают  защитными  функциями,  которые  значительно  повышают  надежность  и  точность  работы.  Питание,  необходимое  для  их  правильной  работы,  подается  непосредственно  от  датчиков  тока  расцепителей.  Благодаря этому они срабатывают даже при однофазном токе и на уровне минимальной  уставки.

Электронный расцепитель защиты состоит из:

• 3 или 4 датчиков тока (трансформаторов тока);
• микропроцессорного блока защиты;
• отключающего электромагнита (устанавливается в блок защиты).

Основные характеристики автоматических выключателей для распределительных систем

Автоматические выключатели для защиты генераторов

Автоматические  выключатели  Tmax XT  могут  быть  оснащены  термомагнитными расцепителями защиты с низким порогом срабатывания при коротком замыкании. Этот тип расцепителя хорошо подходит для защиты небольших генераторов и распределительных систем с очень длинными кабелями (обычно имеющих невысокий ток аварии на конце линии вследствие высокого полного сопротивления).Для  защиты  генераторов  требуется  низкий  порог  срабатывания  по  короткому  замыканию, обычно равный примерно трехкратному номинальному току автоматического выключателя, так чтобы «прервать» ток короткого замыкания в «переходной» зоне спадающей кривой аварийного тока генератора.Характеристики автоматических выключателей для защиты генераторов

Автоматические выключатели для защиты нейтрали увеличенного размера

Серия автоматических выключателей Tmax XT для защиты нейтрали увеличенного размера используется в тех электроустановках, в которых гармоники или несбалансированные нагрузки, или одна фаза, создают перегрузку нейтрального проводника. В этих условиях по нейтральному проводнику может проходить большой ток. В частности, гармоники третьего порядка и соответствующие кратные воздействуют на нейтраль и вызывают протекание тока, которое может быть выше значения тока в фазных проводниках. Поэтому автоматические выключатели с нейтралью увеличенного размера обеспечивают адекватную защиту в установках, в которых нейтральный проводник имеет большее сечение, чем фазные проводники.Основные типы оборудования, которые вызывают гармоники, указаны ниже в виде примера:

• персональные компьютеры;
• люминесцентные лампы;
• статические преобразователи;
• блоки бесперебойного питания (ИБП);
• преобразователи частоты;
• сварочные аппараты.

В общем случае, форма волны искажается из-за присутствия в нагрузке полупроводниковых устройств, способных проводить ток только в течении части полного периода, создавая нелинейности и, соответственно, порождая многочисленные гармоники.Характеристики автоматических выключателей для защиты нейтрали увеличенного размераИсполнения и типыАвтоматические выключатели Tmax XT могут применяться в следующих исполнениях:

• СТАЦИОНАРНЫЙ.  Стационарные  автоматические  выключатели  состоят  из  корпуса выключателя, соединенного с расцепителем защиты, устанавливаются на монтажной плате распределительного устройства или на DIN-рейке;
• ВТЫЧНОЙ.  Втычные  автоматические  выключатели  состоят  из  фиксированной  части (корзины), которая должна крепиться на монтажной панели распределительного устройства,  и  из подвижной  части,  полученной  из  стационарного  автоматического выключателя, плюс соответствующего комплекта преобразования в подвижную часть втычного исполнения;
• ВЫКАТНОЙ. Выкатные автоматические выключатели состоят из фиксированной части (корзины),  закрепляемой  на  монтажной  панели  распределительного  устройства,  оснащенной боковыми направляющими для легкого извлечения и установки подвижной части, которая получена из стационарного автоматического выключателя, плюс соответствующего комплекта для преобразования в выкатное исполнение. Для получения выкатного исполнения необходимо заказать устанавливаемый на лицевую панель выключателя аксессуар (фланец FLD), обеспечивающий степень защиты IP40 и блокировку подвижной части от извлечения или установки при замкнутом выключателе.

Если  втычной  автоматический  выключатель  оснащен  электрическими  аксессуарами,  необходимо также заказать подходящие разъемы для разъединения соответствующих вспомогательных цепей; для выкатных выключателей предусмотрены специальные аксессуары с разъемами, обеспечивающими автоматическое отсоединение при выкатывании.Из стационарного исполнения, автоматические выключатели Tmax XT могут быть легко преобразованы  в  выключатели  втычного  и  выкатного  исполнения  с  помощью  соответствующих комплектов преобразования:

• Комплект для преобразования стационарного автоматического выключателя в  подвижную часть выключателей втычного/выкатного исполнения.
• Комплект для преобразования фиксированной части выключателя втычного исполнения в фиксированную часть выключателя выкатного исполнения.
• Комплект для преобразования расцепителей токов утечки на землю RC Sel стационарного исполнения во втычное исполнение для автоматических выключа телей XT2-XT4.
• Комплект  для  преобразования  расцепителей  токов  утечки  на  землю  RC  Sel втычного  исполнения  в  выкатное  исполнение  для  автоматических  выключа телей  XT2-XT4.

Обзор аксессуаров для автоматических выключателей серии Tmax XT
