Измеритель осевого сдвига ИП-107
Прибор измерения и защиты от осевого сдвига применяется для бесконтактного измерения осевого смещения вала ротора паровых турбин, турбопитательных и электропитательных насосов и турбовоздуходувок, вывода информации на индикатор прибора в цифровой форме, преобразования величины смещения в унифицированный сигнал постоянного тока, сигнализации и формирования сигнала отключения оборудования при достижении заданного предельного значения смещения. Применяется для любых типов турбин и иного вращающегося оборудования.

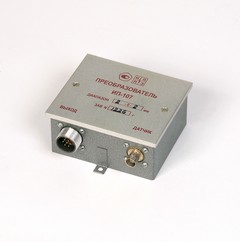

Измеритель осевого сдвига ИП-107
Измеритель осевого сдвига ИП-107
Подробнее
ЗАКАЗАТЬ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Описание
-
ОписаниеПрибор измерения и защиты от осевого сдвига применяется для бесконтактного измерения осевого смещения вала ротора паровых турбин, турбопитательных и электропитательных насосов и турбовоздуходувок, вывода информации на индикатор прибора в цифровой форме, преобразования величины смещения в унифицированный сигнал постоянного тока, сигнализации и формирования сигнала отключения оборудования при достижении заданного предельного значения смещения. Применяется для любых типов турбин и иного вращающегося оборудования.
Спецификация
Наименование параметра Значение по ТУ Диапазон измерения, мм 1 – 0 – 1
2 – 0 – 2
2,5 – 0 – 2,5Пределы допустимой основной приведенной погрешности измерения, %:
по цифровому прибору
по унифицированному сигналу
± 2
± 2Пределы относительной погрешности срабатывания сигнализации в рабочем диапазоне измерения, % ± 1 Предел дополнительной относительной погрешности измерения, %, от воздействия:
температуры
относительной влажности
± 2,5
± 2,5Задержка срабатывания сигнала «А», сек 0,5
1
1,5
2
2,5
3Сопротивление изоляции цепей питания и сигнализации, МОм, не менее
в нормальных климатических условиях
в условиях предельной влажности
20
2Электрическая изоляция устройства должна выдерживать в течение одной минуты без пробоя испытательное напряжение, кВ
в цепях питания
в цепях сигнализации
1,5
0,5Унифицированный выходной сигнал постоянного тока, мА, при нагрузке:
не более 2 кОм
не более 500 Ом
0 - 5
4 - 20Коммутационная возможность исполнительных реле сигнализации и защиты, А
при постоянном токе напряжением от 6 В до 30 В
при постоянном или переменном токе напряжением
от 30 В до 220 В
0,1 - 2,0
0,05 - 0,1
Время установления рабочего режима, мин 5 Питание устройства осуществляется от сети переменного тока 220 В 50 Гц. Потребляемая мощность, ВА, не более 10 Пределы дополнительной относительной погрешности от изменения напряжения питания от 187 В до 242 В, % ± 0,5 Пределы дополнительной погрешности, вызванной воздействием магнитного поля с частотой 50 Гц, напряженностью 400 А/м на датчики и преобразователи и 80 А/м на блок контроля, % ± 1,5 Напряжение индустриальных радиопомех, дБ, не более
на частотах от 0,15 МГц до 0,5 МГц.
на частотах от 0,5 МГц до 2,5 МГц.
на частотах от 25 МГц до 30 МГц.
80
74
66Габаритные размеры, мм, не более
датчика
преобразователя
блока контроля
d16 х 30
105 х 50 х 105
100 x 170 x 200Длина кабеля датчика, м 5 ±0,1
8 ± 0,1Масса, кг., не более
блока
преобразователя
датчика
комплекта
2,5
0,5
0,35
4Наработка на отказ (То) при вероятности безотказной работы 0,9, час, не менее 7,5 x10^4 Средний срок службы, лет 12
Документация (высылается по требованию):
1 . Измеритель осевого сдвига ИП-107 2 . Измеритель осевого сдвига ИП-107ЕХ (взрывозащищенное исполнение)
3 . ИП-107 Схема электрическая принципиальная поверки
4 . ИП-107 Схема электрическая соединений
5 . ИП-107 Установка датчика для поверки. Чертеж образца для поверки
6 . ИП-107 Монтажный чертеж
7 . ИП-107 Схема электрическая принципиальная преобразователя
8 . ИП-107 Инструкция по наладке преобразователя
