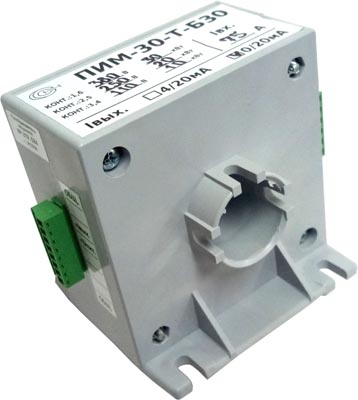

Преобразователи измерительные (датчики) активной мощности П-Б30

Наименование

Значение

Пределы преобразования активной мощности, кВт

5,0; 10; 15; 25; 50; 75; 100; 150;200; 350; 500; 600; 750; 1000; 1200; 1500.

Верхний предел диапазона входного напряжения, В эфф. ¹

От 100 до 1000

Частота напряжения и силы тока, поступающих на вход преобразователей, Гц

Постоянный ток

Верхний предел диапазона силы входного тока, А эфф. ¹

от 50 до 1500

Выходная сила тока, мА

при преобразовании нулевой мощности

при преобразовании номинальной мощности ¹

4(0)

20

Сопротивление нагрузки максимальное, Ом
при напряжении питания 10 В

при напряжении питания 30 В

400

1400

Основная приведенная погрешность, %

±2,0

Дополнительная погрешность от изменения окружающей температуры в рабочих условиях, %

-температурная группа А

-температурная группа В

±4

±6

Время установления рабочего режима, с.

60

Время установления показаний не более, с

1

Время непрерывной работы, ч

не ограничено

Время перегрузки по входу, с

на 10 % от верхнего предела входного напряжения

60

Время перегрузки по входу, с

на 20 % от верхнего предела входной силы тока

неограничено

Напряжение источника питания, В

10÷30

Потребляемый ток источника питания, мА

100

Электрическая прочность изоляции входных цепей от выхода и питания и на переменном токе 50 Гц/ 1 мин, для моделей с верхним пределом входного напряжения до 400 В включительно. В

2500

Электрическая прочность изоляции входных цепей от выхода и питания и на переменном токе 50 Гц/ 1 мин, для моделей с верхним пределом входного напряжения более 400 В , В

5000

Сопротивление изоляции входных цепей от выхода и питания в рабочих условиях, МОм

5

Диаметр отверстия под токовую шину, мм

30

Габаритные размеры, мм

100х95х102

Масса, г.

500

Примечание 1: При перегрузке по мощности выходной сигнал ПИМ-П-Б не превышает 25 мА. Верхние пределы тока и напряжения указываются в паспорте на изделие.
