Наименование

Значение

Пределы преобразования активной мощности, Вт

0,15; 0,5; 0,75; 1,0; 2,0; 3,0; 5,0; 10; 15; 20;  30; 40; 50; 100; 150; 200; 250; 300; 400;  500; 600; 1000; 1500; 2000

Верхний предел диапазона входного напряжения, В эфф.

От 15 до 400

Частота напряжения и силы тока, поступающих на вход преобразователей, Гц

50

Верхний предел диапазона силы входного тока, А эфф.

От 0,01 до 5,0

Коэффициент мощности (cosφ) на 50 Гц

0,5÷1

Выходная сила тока, мА

при преобразовании нулевой мощности

при преобразовании номинальной мощности

4(0)

20

Сопротивление нагрузки максимальное, Ом
при напряжении питания 10 В

при напряжении питания 30 В

400

1400

Основная приведенная погрешность, %

±0,5

Дополнительная погрешность от изменения окружающей температуры в рабочих условиях, %

-температурная группа А

-температурная группа В

-температурная группа С

±0,5

±0,7

±1,0

Время установления рабочего режима, с.

60

Время установления показаний не более, с

1

Время непрерывной работы, ч

не ограничено

Время перегрузки по входу, с

на 10 %  от верхнего предела входного напряжения

60

Время перегрузки по входу, с

на 100 %  от верхнего предела входной силы тока

неограничено

Напряжение источника питания, В

10÷24

Потребляемый ток источника питания, мА

50

Электрическая прочность изоляции входных цепей от выхода и питания и на переменном токе 50 Гц/ 1 мин, В

2500

Сопротивление изоляции входных цепей от выхода и питания в рабочих условиях, МОм

5

Габаритные размеры, мм

95х54х66

Масса, г.

200

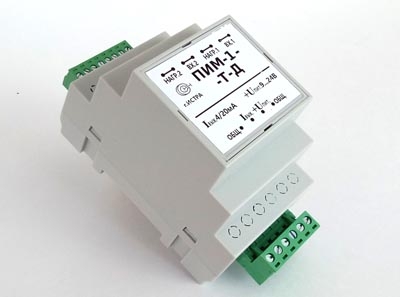

Примечание: При перегрузке по мощности выходной сигнал ПИМ-1,0-Т-Д не превышает 21 мА.
