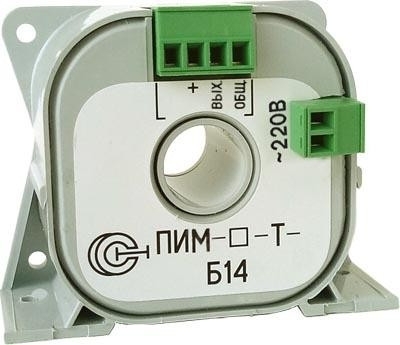

Преобразователи измерительные (датчики) активной мощности ПИМ-20-Т-Б14
Датчики ПИМ-***-Т преобразуют значения активной мощности в цепях переменного тока частоты 50 Гц. Преобразователи предназначены для работы в составе измерительных и управляющих систем в цепях, гальванически изолированных от питания и выхода и относятся к классу масштабных измерительных преобразователей электрических величин.
- Описание
-
ОписаниеДатчики ПИМ-***-Т преобразуют значения активной мощности в цепях переменного тока частоты 50 Гц. Преобразователи предназначены для работы в составе измерительных и управляющих систем в цепях, гальванически изолированных от питания и выхода и относятся к классу масштабных измерительных преобразователей электрических величин.
Технические характеристики
Пределы преобразования активной мощности
Наименование Значение Верхний предел диапазона преобразования активной мощности,кВт 1 20
Примечание 1 – нижний предел диапазона преобразования активной мощности 0 кВт
Частота входных напряжения и силы тока преобразователей
Наименование
Значение
Частота 50 Гц
Пределы допускаемой основной погрешности преобразования активной мощности
Наименование
Значение
Пределы допускаемой основной приведенной погрешности
преобразования активной мощности, % 2
±1,0
Примечание 2 - за нормирующее значение принимается верхний предел диапазона преобразования активной мощности
Пределы допускаемой дополнительной погрешности преобразования активной мощности
Пределы допускаемой дополнительной приведенной погрешности преобразования активной мощности для
температурной группы, %
А
В
С
±0,5
±0,7
±1,0
Параметры выходных цепей преобразователей
Сила тока на выходе при активной мощности на входе, равной нижнему пределу преобразования,
мА
Сила тока на выходе при активной мощности на входе, равной верхнему пределу преобразования,
мА
4,0(0)
20,0
Прочие характеристики
Наименование
Значение
Напряжение питания, В 10 ... 24
Нормальные условия измерений:
-
температура окружающего воздуха,°С
-
относительная влажность воздуха,%
-
атмосферное давление, кПа (мм рт.ст.)
от +15 до +25
от 30 до 80
от 86,7 до 106,7 (от 650 до 800)
Рабочие условия измерений:
-
температура окружающего воздуха,°С
-
для температурной группы А
-
для температурной группы B
-
для температурной группы С
-
-
относительная влажность воздуха,%
-
атмосферное давление, кПа (мм рт.ст.)
от 0 до +70
от –10 до+70
от –40 до+70
90 при +25°С
от 86,7 до 106,7 (от 650 до 800)
Средняя наработка на отказ, ч, не менее
40000
Средний срок службы, лет
25
Габаритные размеры и масса
Габаритные размеры, мм,
(длина×ширина×высота)
Размер отверстия под входную
токовую шину, мм
Масса,
кг
70×55×36
14
0,3
-
