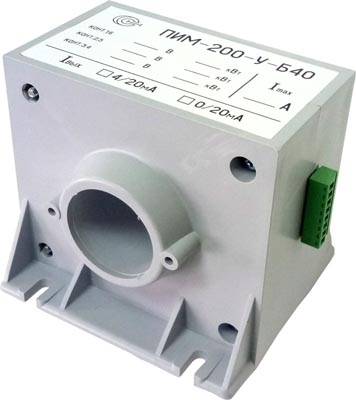

Преобразователи измерительные (датчики) активной мощности ПИМ-40-У-Б40

Преобразователи измерительные активной мощности ПИМ-У-Б предназначены для преобразования активной мощности, потребляемой нагрузкой в цепях постоянного и переменного тока, гальванически изолированных от питания и выхода, в пропорциональный сигнал токового интерфейса 0-20 мА или 4-20 мА. ПИМ-***-У – линейно преобразуют величину активной мощности в цепях постоянного и переменного тока частоты 50 Гц.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Технические характеристики

Пределы преобразования активной мощности

Наименование

Значение

Верхний предел диапазона преобразования активной мощности, кВт ²

Примечание 1 - при перегрузке по мощности выходной сигнал ПИМ-У-Б не превышает 25 мА. Верхние пределы тока и напряжения указываются в паспорте на изделие.

Примечание 2 – нижний предел диапазона преобразования активной мощности 0 кВт (Вт).

Частота входных напряжения и силы тока преобразователей

Наименование	Значение
Частота	Постоянный ток и 50 Гц

Пределы допускаемой основной погрешности преобразования активной мощности

Наименование	Значение
Пределы допускаемой основной приведенной погрешности преобразования активной мощности, % ³	±2,0
Примечание 3 – за нормирующее значение принимается верхний предел диапазона преобразования активной мощности

Пределы допускаемой дополнительной погрешности преобразования активной мощности

Наименование	Значение
Пределы допускаемой дополнительной приведенной погрешности преобразования активной мощности для температурной группы, %	А	В	С
	±1,5	±2,0	±3,5

Параметры выходных цепей преобразователей

Сила тока на выходе при активной мощности на входе, равной нижнему пределу преобразования,

мА

Сила тока на выходе при активной мощности на входе, равной верхнему пределу преобразования,

мА

4,0(0)

20,0

Прочие характеристики

Наименование	Значение
Напряжение источника питания, В	10÷30
Нормальные условия измерений: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа (мм рт. ст.)	от +15 до +25 от 30 до 80 от 86,7 до 106,7 (от 650 до 800)
Рабочие условия измерений: температура окружающего воздуха, °С для температурной группы А для температурной группы B для температурной группы С относительная влажность воздуха, % атмосферное давление, кПа (мм рт. ст.)	от 0 до +70 от –10 до +70 от –40 до +70 90 при +25 °С от 86,7 до 106,7 (от 650 до 800)
Средняя наработка на отказ, ч, не менее	40000
Средний срок службы, лет	25

Габаритные размеры и масса

Габаритные размеры, мм,

(длина×ширина×высота)

Размер отверстия под входную

токовую шину, мм

Масса,

кг

120×110×107

0,9
