Датчики постоянного и переменного тока ПИТ-5/30-УА-П

Измерительный преобразователь предназначен для измерения постоянного, переменного и импульсного токов с гальванической развязкой силовой цепи и цепей контроля. Датчик может быть использован в различных цепях телеметрии.

Устройство

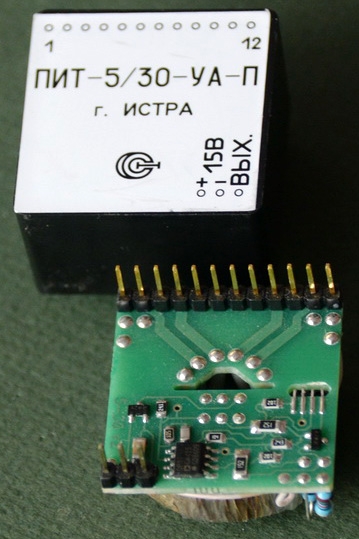

Данный преобразователь состоит из корпуса, печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0"-индикатор. Включается в разрыв измеряемой цепи.

Основные преимущества

• Минимальные габариты и масса
• Возможность изменения пределов измерения тока
• Магнитопровод не насыщен
• Монтируется на печатную плату

Технические характеристики

Характеристика	Значение
Диапазон измеряемых токов, А	0...5; 0...10; 0...15; 0...30
Выходной сигнал при номинальном измеряемом токе, мА	30
Основная приведенная погрешность, не более, %	1
Полоса пропускания, Гц	0-50000
Диапазон рабочих температур,°С 1	0...+70 (-40...+70)
Напряжение питания, В	±15 (±5 %)
Ток потребления по цепи питания, не более, мА	40
Диаметр отверстия под токовую шину, мм	в разрыв цепи, на печатную плату
Габаритные размеры, мм	33x33x22
Масса, г	50
