Датчики постоянного и переменного тока ПИТ-20-У-4/20-Б14
Преобразователи силы тока измерительные ПИТ-У предназначены для преобразования силы постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода.
ПИТ- ***-У - 4/20 – преобразуют среднеквадратичные значения силы измеряемого постоянного и переменного тока в пропорциональную силу тока, соответствующую требованиям к стандартному интерфейсу «токовая петля 4/20 ».
Где *** - указывается верхний предел преобразования силы тока в амперах.
Литера «Б» в названии означает, что преобразователь предназначен для монтажа в блок.
Цифра после литеры «Б» означает величину диаметра отверстия в корпусе преобразователя под токовую шину, в миллиметрах.
ПИТ- ***-У - 4/20 – преобразуют среднеквадратичные значения силы измеряемого постоянного и переменного тока в пропорциональную силу тока, соответствующую требованиям к стандартному интерфейсу «токовая петля 4/20 ».
Где *** - указывается верхний предел преобразования силы тока в амперах.
Литера «Б» в названии означает, что преобразователь предназначен для монтажа в блок.
Цифра после литеры «Б» означает величину диаметра отверстия в корпусе преобразователя под токовую шину, в миллиметрах.
Подробнее
ЗАКАЗАТЬ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Описание
-
ОписаниеПреобразователи силы тока измерительные ПИТ-У предназначены для преобразования силы постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода.
ПИТ- ***-У - 4/20 – преобразуют среднеквадратичные значения силы измеряемого постоянного и переменного тока в пропорциональную силу тока, соответствующую требованиям к стандартному интерфейсу «токовая петля 4/20 ».
Где *** - указывается верхний предел преобразования силы тока в амперах.
Литера «Б» в названии означает, что преобразователь предназначен для монтажа в блок.
Цифра после литеры «Б» означает величину диаметра отверстия в корпусе преобразователя под токовую шину, в миллиметрах.
Устройство

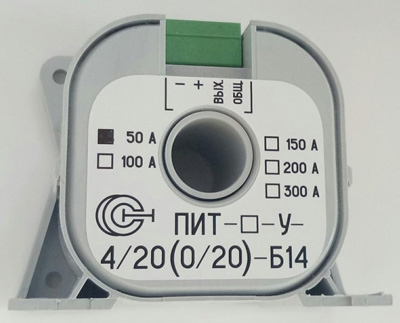

Данные преобразователи состоят из корпуса, печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0"-индикатор. Проводник с током проходит через отверстие в корпусе преобразователя без разрыва измеряемой цепи. Может крепиться на DIN-рейку при помощи промежуточной планки.
Особенности
- Магнитопровод не насыщен;
- Усиленный корпус - транспортный вариант;
- Увеличенное отверстие под токовую шину;
- Минимальное энергопотребление;
- Возможность крепления на DIN-рейку;
Технические характеристики
Характеристика Значение Диапазон измеряемых токов, А 0...20 Допустимая перегрузка по измеряемому току, разы 1,5 Диапазон рабочих температур,°С 1 0...+70 (-40...+70) Основная приведенная погрешность, не более, % 1,3 Нелинейность выходной характеристики, не более, % 0,1 Выходной сигнал датчика, мА 4-20 Полоса пропускания, Гц 0-50000 Напряжение питания, В 2 ±15 (±5 %) Диаметр отверстия под токовую шину, мм 14 Габаритные размеры, мм 70х55х34 Масса, г 100
