Датчики постоянного и переменного тока ПИТ-20/50/100/150-УА-П10

Измерительные преобразователи (датчики) предназначены для измерения постоянных, переменных и импульсных токов без разрыва цепи.

Устройство

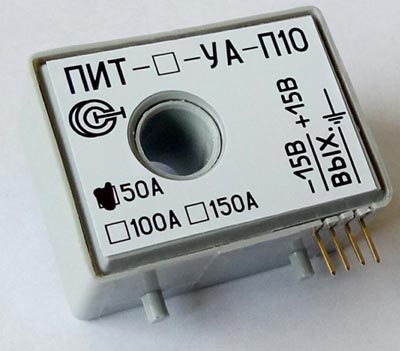

Преобразователи состоят из корпуса, печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0"-индикатор.

Основные преимущества

• Гальваническая развязка
• Возможность измерения постоянных и переменных токов
• Минимальные энергопотребление и масса
• Минимальные габариты
• Магнитопровод ненасыщен
• Возможность монтажа на печатную плату

Технические характеристики

Характеристика	ПИТ-20-УА-П10	ПИТ-50-УА-П10	ПИТ-100-УА-П10	ПИТ-150-УА-П10
Диапазон измеряемых токов, А	0...20	0...50	0...100	0...150
Допустимая перегрузка по измеряемому току, разы	1,5
Диапазон рабочих температур,°С 1	0...+70 (-40...+70)
Основная приведенная погрешность, не более, %	1,0		0,7
Нелинейность выходной характеристики, не более, %	0,1
Выходной сигнал при номинальном измеряемом токе, мА	10	25	50	75
Коэффициент передачи	1:2000
Полоса пропускания, Гц	0-50000
Напряжение питания, В 2	±15 (±5%)
Диаметр отверстия под токовую шину, мм	10
Габаритные размеры, мм	44x33x22
Масса, г	70
