Датчики постоянного и переменного тока ПИТ-20/50/100/150/200/300-УА-Б14

Преобразователи измерительные (датчики) предназначены для измерения постоянных, переменных и импульсных токов без разрыва цепи.

Устройство

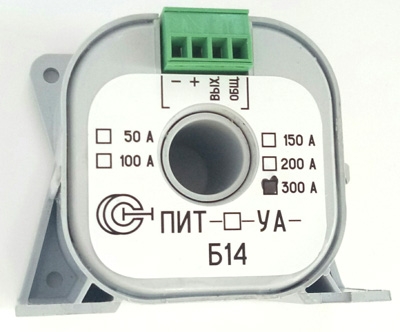

Данные преобразователи состоят из корпуса, печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0"-индикатор. Проводник с током проходит через отверстие в корпусе преобразователя без разрыва измеряемой цепи. Может крепиться на DIN-рейку при помощи промежуточной планки.

Особенности

• Магнитопровод не насыщен;
• Усиленный корпус - транспортный вариант;
• Увеличенное отверстие под токовую шину;
• Минимальное энергопотребление;
• Возможность крепления на DIN-рейку.

Технические характеристики

Характеристика	ПИТ-20-УА-Б14	ПИТ-50-УА-Б14	ПИТ-100-УА-Б14	ПИТ-150-УА-Б14	ПИТ-200-УА-Б14	ПИТ-300-УА-Б14
Диапазон измеряемых токов, А	0...20	0...50	0...100	0...150	0...200	0...300
Выходной сигнал датчика, мА	10	25	50	75	50	75
Основная приведенная погрешность, не более, %	1,0		0,7
Нелинейность выходной характеристики, не более, %	0,1
Допустимая перегрузка по измеряемому току, разы	1,5
Полоса пропускания, Гц	0-50000
Диапазон рабочих температур,°С 1	0...+70 (-40...+70)
Напряжение питания, В 2	±15 (±5 %)
Диаметр отверстия под токовую шину, мм	14
Габаритные размеры, мм	70х55х34
Масса, г	100
