Датчики постоянного и переменного тока ПИТ-50-У-4/20-Б14

Преобразователи измерительные (датчики) предназначены для измерения постоянных, переменных и импульсных токов без разрыва цепи.

Устройство

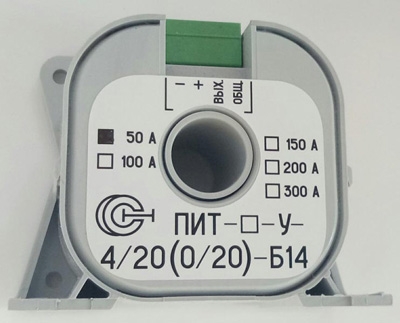

Данные преобразователи состоят из корпуса, печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0"-индикатор. Проводник с током проходит через отверстие в корпусе преобразователя без разрыва измеряемой цепи. Может крепиться на DIN-рейку при помощи промежуточной планки.

Особенности

• Магнитопровод не насыщен;

• Усиленный корпус - транспортный вариант;

• Увеличенное отверстие под токовую шину;

• Минимальное энергопотребление;

• Возможность крепления на DIN-рейку;

Технические характеристики

Характеристика	Значение
Диапазон измеряемых токов, А	0...50
Допустимая перегрузка по измеряемому току, разы	1,5
Диапазон рабочих температур,°С 1	0...+70 (-40...+70)
Основная приведенная погрешность, не более, %	1,3
Нелинейность выходной характеристики, не более, %	0,1
Выходной сигнал датчика, мА	4-20
Полоса пропускания, Гц	0-50000
Напряжение питания, В 2	±15 (±5 %)
Диаметр отверстия под токовую шину, мм	14
Габаритные размеры, мм	70х55х34
Масса, г	100
