Датчики постоянного и переменного тока ПИТ-100-У-Б40

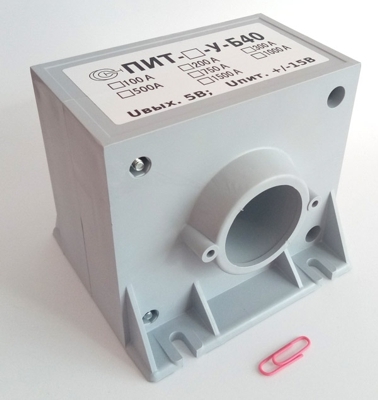

Измерительные преобразователи (датчики) предназначены для бесконтактного измерения постоянных, переменных и импульсных токов без разрыва цепи. Модели серии ПИТ- *** -У- преобразуют мгновенные значения силы измеряемого постоянного и переменного тока в пропорциональные значения напряжения, от 0 до 5В. Где   *** указывается верхний предел преобразования силы тока  в амперах. Литера «Б» в названии означает, что преобразователь предназначен для монтажа в блок. Цифра после литеры «Б» означает величину диаметра отверстия в корпусе преобразователя под токовую шину, в миллиметрах.

Устройство

Преобразователи  состоят из замкнутого магнитопровода с обмоткой, датчиком Холла в его зазоре  и печатной платы  с электронной схемой обработки сигнала, размещенных в изолированном корпусе. Конструкция преобразователей предусматривает механическое крепление. Устройство является не обслуживаемым и не ремонтируемым изделием.

Особенности

• Гальваническая развязка;
• Возможность измерения постоянных и переменных токов;
• Возможность измерения сигналов сложной формы;
• Минимальные электропотребление и масса;
• Минимальные габариты;
• Магнитопровод не насыщен.

Технические характеристики

Наименование	Значение
Диапазон измеряемых токов, А	0...100
Допустимая перегрузка по измеряемому току, разы	1,5
Диапазон рабочих температур, °С 1	0...+70 (-40...+70)
Основная приведенная погрешность, не более, %	0,7
Выходной сигнал при номинальном измеряемом токе, В	5,0
Полоса пропускания, Гц	0-50000
Напряжение питания, В 2	±14,25 ... ±18
Диаметр отверстия под токовую шину, мм	40
Габаритные размеры, мм	120х106,5х110
Масса, г	700
