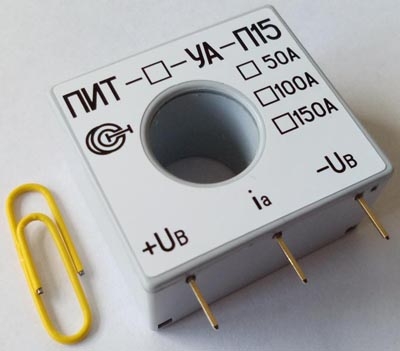

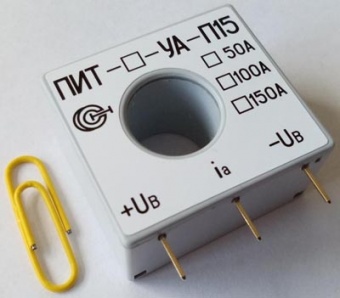

Датчики постоянного и переменного тока ПИТ-100-УА-П15

Измерительные преобразователи (датчики) предназначены для измерения постоянных, переменных и импульсных токов без разрыва цепи.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Устройство

Преобразователи состоят из корпуса, печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0"-индикатор.

Особенности

Гальваническая развязка;
Возможность измерения постоянных и переменных токов;
Минимальные энергопотребление и масса;
Минимальные габариты;
Магнитопровод ненасыщен;
Возможность монтажа на печатную плату

Технические характеристики

Характеристика	Значение
Диапазон измеряемых токов, А	0...100
Допустимая перегрузка по измеряемому току, разы	1,5
Выходной сигнал при номинальном измеряемом токе, мА	50
Коэффициент передачи	1:2000
Основная приведенная погрешность, не более, %	0,7
Нелинейность выходной характеристики, не более, %	0,1
Полоса пропускания, Гц	0-50000
Диапазон рабочих температур,°С ¹	0 ... +70 (-40...+70)
Напряжение питания, В ²	±15 (±5%)
Диаметр отверстия под токовую шину, мм	15
Габаритные размеры, мм	37х33х20,5
Масса, г	35
