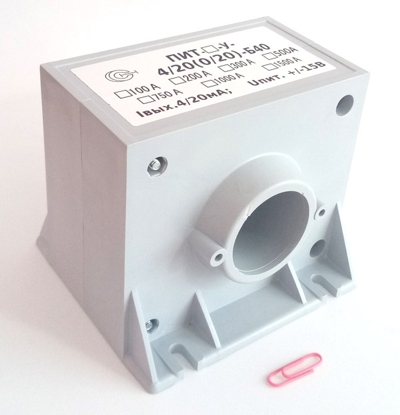

Датчики постоянного и переменного тока ПИТ-У-4/20-Б40

ПИТ-100/200/300/400/500/600/750/1000/1500/2000/3000/4000-У-4/20-Б40
Преобразователи силы тока измерительные ПИТ-У предназначены для преобразования силы постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода.
Модели ПИТ- ***-У - 4/20 преобразуют среднеквадратичные значения силы измеряемого постоянного и переменного тока в пропорциональную силу тока, соответствующую требованиям к стандартному интерфейсу «токовая петля 4/20 (0/20)». Где *** - указывается верхний предел преобразования силы тока в амперах. Литера «Б» в названии означает, что преобразователь предназначен для монтажа в блок. Цифра после литеры «Б» означает величину диаметра отверстия в корпусе преобразователя под токовую шину, в миллиметрах.

Устройство

Преобразователи состоят из замкнутого магнитопровода с обмоткой, датчиком Холла в его зазоре и печатной платы с электронной схемой обработки сигнала, размещенных в изолированном корпусе. Конструкция преобразователей предусматривает механическое крепление. Устройство является не обслуживаемым и не ремонтируемым изделием.

Особенности

• Гальваническая развязка;

• Возможность измерения постоянных и переменных токов;
• Различные варианты выходного сигнала;

• Магнитопровод ненасыщен.

Технические характеристики

Наименование

ПИТ-100-У-4/20-Б40

ПИТ-200-У-4/20-Б40

ПИТ-300-У-4/20-Б40

ПИТ-400-У-4/20-Б40

ПИТ-500-У-4/20-Б40

ПИТ-600-У-4/20-Б40

ПИТ-750-У-4/20-Б40

ПИТ-1000-У-4/20-Б40

ПИТ-1500-У-4/20-Б40

ПИТ-2000-У-4/20-Б40

ПИТ-3000-У-4/20-Б40

ПИТ-4000-У-4/20-Б40

Диапазон измеряемых токов, А

0...100

0...200

0...300

0...400

0...500

0...600

0...750

0...1000

0...1500

0...2000

0...3000

0...4000

Допустимая перегрузка по измеряемому току, разы

1,5

Выходной сигнал датчика, мА

4-20

Основная приведенная погрешность, не более, %

1,3

Диапазон рабочих температур, °С 1

0 ... +70 (-40...+70)

Полоса пропускания, Гц

0-10000

Напряжение питания, В 2

±14,25 ... ±18

±18 ... ±24,5

±23,5 ... ±36,5

Диаметр отверстия под токовую шину, мм

40

Габаритные размеры, мм

120х106,5х110

120х125х110

Масса, г

700
