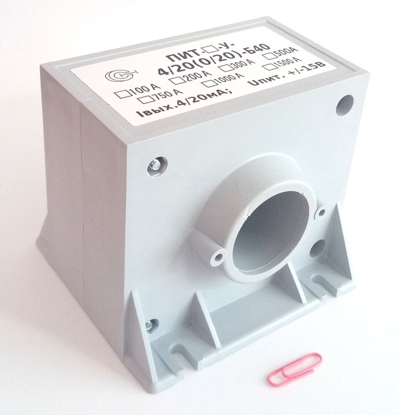

Датчики постоянного и переменного тока ПИТ-200-У-4/20-Б40

Преобразователи силы тока измерительные ПИТ-У предназначены для преобразования силы постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода.
Модели ПИТ- ***-У - 4/20 преобразуют среднеквадратичные значения силы измеряемого постоянного и переменного тока в пропорциональную силу тока, соответствующую требованиям к стандартному интерфейсу «токовая петля 4/20 (0/20)». Где *** - указывается верхний предел преобразования силы тока в амперах. Литера «Б» в названии означает, что преобразователь предназначен для монтажа в блок. Цифра после литеры «Б» означает величину диаметра отверстия в корпусе преобразователя под токовую шину, в миллиметрах.

Устройство

Преобразователи состоят из замкнутого магнитопровода с обмоткой, датчиком Холла в его зазоре и печатной платы с электронной схемой обработки сигнала, размещенных в изолированном корпусе. Конструкция преобразователей предусматривает механическое крепление. Устройство является не обслуживаемым и не ремонтируемым изделием.

Особенности

• Гальваническая развязка;

• Возможность измерения постоянных и переменных токов;
• Различные варианты выходного сигнала;

• Магнитопровод ненасыщен.

Технические характеристики

Наименование	Значение
Диапазон измеряемых токов, А	0...200
Допустимая перегрузка по измеряемому току, разы	1,5
Выходной сигнал датчика, мА	4-20
Основная приведенная погрешность, не более, %	1,3
Диапазон рабочих температур,°С 1	0 ... +70 (-40...+70)
Полоса пропускания, Гц	0-10000
Напряжение питания, В 2	±14,25 ... ±18
Диаметр отверстия под токовую шину, мм	40
Габаритные размеры, мм	120х106,5х110
Масса, г	700
