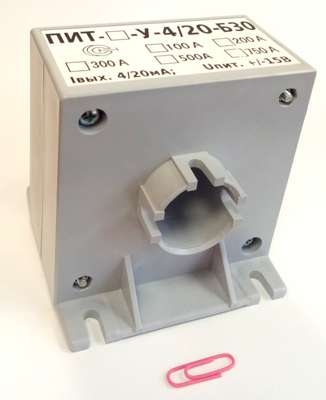

Датчики постоянного и переменного тока ПИТ-500-У-4/20-Б30

Измерительные преобразователи (датчики) предназначены для бесконтактного измерения постоянных, переменных и импульсных токов без разрыва цепи.

Устройство

Данные преобразователи состоят из корпуса, в котором закреплены магнитопровод с компенсационной обмоткой и электронная схема обработки сигнала. Составным элементом является специальный датчик Холла, изготовленный из антимонида индия, который находится в зазоре магнитопровода и работает как «0» – индикатор.

Особенности

• Гальваническая развязка;
• Возможность измерения постоянных и переменных токов;
• Возможность измерения сигналов сложной формы;
• Минимальные электропотребление и масса;
• Минимальные габариты;
• Магнитопровод ненасыщен

Технические характеристики

Наименование	Значение
Диапазон измеряемых токов, А	0...500
Допустимая перегрузка по измеряемому току, разы	1,5
Выходной сигнал датчика, мА	4-20
Основная приведенная погрешность, не более, %	1,3
Диапазон рабочих температур,°С 1	0...+70 (-40...+70)
Напряжение питания, В 2	±15 (±5 %)
Диаметр отверстия под токовую шину, мм	30
Габаритные размеры, мм	115х95х102
Масса, г	500
