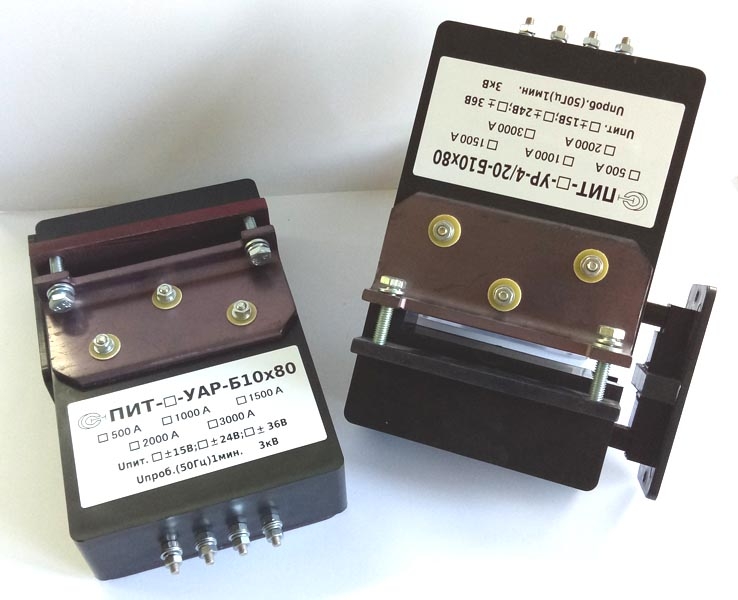

Датчики постоянного и переменного тока ПИТ-1000-УАР-Б10х80

Измерительные преобразователи (датчики) тока являются малогабаритными приборами, предназначенными для бесконтактного измерения постоянных, переменных и импульсных токов.

Устройство

Преобразователи состоят из замкнутого магнитопровода с зазорами и обмоткой, датчика Холла и платы электронной обработки сигнала.

Особенности

• Магнитопровод не насыщен
• Разъемный усиленный корпус
• Отверстие под плоскую токовую шину

Технические характеристики

Наименование	Значение
Диапазон измеряемых токов, А	0...1000
Допустимая перегрузка по измеряемому току, разы	1,5
Диапазон рабочих температур,°С 1	0...+70 (-40...+70)
Основная приведенная погрешность, не более, %	2,0
Выходной сигнал при номинальном измеряемом токе, мА	200
Полоса пропускания, Гц	0-50000
Нелинейность выходной характеристики, не более, %	0,1
Коэффициент передачи	1:5000
Напряжение питания, В 2	±15 ... ±18
Диаметр отверстия под токовую шину, мм	прямоугольное отв. 10х80
Габаритные размеры, мм	194х118х82
Масса, г	700
