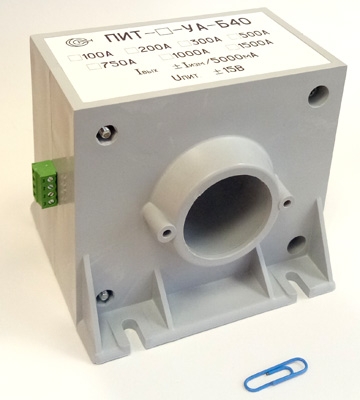

Датчики постоянного и переменного тока ПИТ-3000-УА-Б40

Данные преобразователи (датчики) силы тока измерительные предназначены для преобразования силы постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода.

Устройство

Преобразователи состоят из замкнутого магнитопровода с обмоткой, датчиком Холла в его зазоре и печатной платы с электронной схемой обработки сигнала, размещенных в изолированном корпусе. Конструкция преобразователей предусматривает механическое крепление.

Особенности

• Гальваническая развязка;
• Возможность измерения постоянных и переменных токов;
• Различные варианты выходного сигнала;
• Магнитопровод не насыщен.

Технические характеристики

Наименование	Значение
Диапазон измеряемых токов, А	0...3000
Допустимая перегрузка по измеряемому току, разы	1,5
Диапазон рабочих температур,°С 1	0...+70 (-40...+70)
Основная приведенная погрешность, не более, %	0,7
Выходной сигнал при номинальном измеряемом токе, мА	Iном./5000
Полоса пропускания, Гц	0-50000
Напряжение питания, В 2	±23,5 ... ±36,5
Диаметр отверстия под токовую шину, мм	40
Габаритные размеры, мм	120х125х110
Масса, г	900
