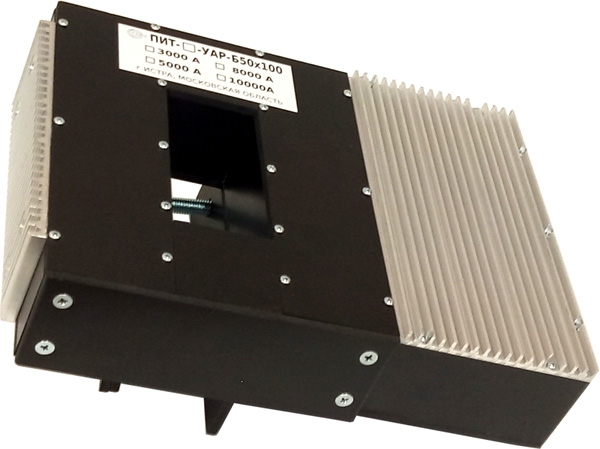

Датчики постоянного и переменного тока ПИТ-3000-УАР-Б50х100

Измерительные преобразователи (датчики) больших токов предназначены для измерения постоянных, переменных и импульсных токов больших величин (более 3000 А) без разрыва силовой цепи по измерению магнитной индукции, создаваемой протекающим током.

Устройство

Данные преобразователи изготавливаются в разъемных корпусах и в нескольких модификациях: на 3 кА, на 5 кА, на 8 кА и на 10 кА. Состоят из измерительного блока (концентрирующий магнитопровод с зазорами для датчиков Холла, компенсационная обмотка и электронная схема) и блока питания от сети 220 В.

Особенности

• Гальваническая развязка силовой и измерительной цепей;
• Высокий уровень и линейность выходного сигнала;
• Возможность измерения постоянных и переменных токов;
• Малая чувствительность к воздействию внешних магнитных полей;
• Малая потребляемая мощность.

Технические характеристики

Наименование	Значение
Диапазон измеряемых токов, А	0...3000
Допустимая перегрузка по измеряемому току, разы	1,5
Диапазон рабочих температур,°С 1	0...+70 (-40...+70)
Основная приведенная погрешность, не более, %	3
Выходной сигнал при номинальном измеряемом токе, мА	по согласованию с заказчиком
Диаметр отверстия под токовую шину, мм	прямоугольное отв. 50х100
Габаритные размеры, мм	301х213х112
