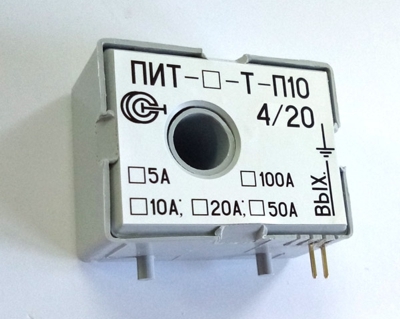

Датчики переменного тока ПИТ-5/10/20/50/100-Т-4/20-П10

Преобразователи силы тока измерительные ПИТ-Т предназначены  для преобразования силы переменного тока в цепях, гальванически изолированных от питания и выхода:

•  ПИТ ***-Т - 4/20 – преобразуют среднеквадратичное значение силы переменного тока в пропорциональное значение силы постоянного тока, соответствующее требованиям к стандартному интерфейсу «токовая петля 4/20 мА».
  Где   *** указывается верхний предел преобразования силы тока  в амперах. Литера «П» в названии означает, что преобразователь предназначен для  монтажа на печатную плату.
•  Цифра после литеры «П» означает величину диаметра отверстия в корпусе преобразователя под токовую шину, в миллиметрах.

Особенности

• Гальваническая развязка;
• Минимальные габариты и масса;
• Возможность монтажа на печатную плату;
• Минимальное электропотребление;
• Широкий диапазон питающего напряжения;
• Стандартный токовый выход 4 - 20 мА
• Отличается от других преобразователей своего класса низкой ценой.

Технические характеристики

Характеристика	ПИТ-5-Т-4/20-П10	ПИТ-10-Т-4/20-П10	ПИТ-20-Т-4/20-П10	ПИТ-50-Т-4/20-П10	ПИТ-100-Т-4/20-П10
Диапазон измеряемых токов, А	0...5	0...10	0...20	0...50	0...100
Допустимая перегрузка по измеряемому току, разы	1,5
Диапазон рабочих температур, °С 1	0...+70 (-40...+70)
Основная погрешность измерения для частоты 50 Гц не более,%	0,5
Выходной сигнал датчика, мА	4-20
Полоса пропускания, Гц	20-5000
Напряжение питания, В	10...36
Диаметр отверстия под токовую шину, мм	10
Габаритные размеры, мм	44х33х22
Масса, г	70
