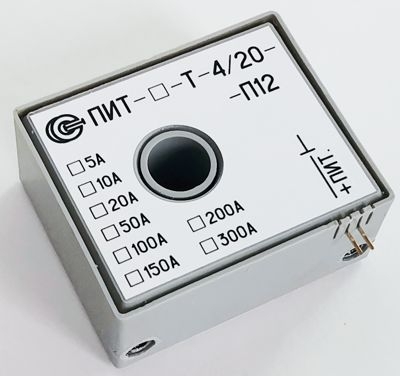

Датчики переменных токов ПИТ-5/10/20/50/100/150/200/300-Т-4/20-П12

Преобразователи силы тока измерительные ПИТ-Т предназначены  для преобразования силы переменного тока в цепях, гальванически изолированных от питания и выхода:

•  ПИТ ***-Т - 4/20 – преобразуют среднеквадратичное значение силы переменного тока в пропорциональное значение силы постоянного тока, соответствующее требованиям к стандартному интерфейсу «токовая петля 4/20 мА». Где   *** указывается верхний предел преобразования силы тока  в амперах. Литера «П» в названии означает, что преобразователь предназначен для монтажа на печатную плату.
•  Цифра после литеры «П» означает величину диаметра отверстия в корпусе преобразователя под токовую шину, в миллиметрах.

Особенности

• Гальваническая развязка;
• Минимальные габариты и масса;
• Возможность монтажа на печатную плату;
• Минимальное электропотребление;
• Широкий диапазон питающего напряжения;
• Стандартный токовый выход;
• Невысокая цена.

Технические характеристики

Характеристика	ПИТ-5-Т-4/20-П12	ПИТ-10-Т-4/20-П12	ПИТ-20-Т-4/20-П12	ПИТ-50-Т-4/20-П12	ПИТ-100-Т-4/20-П12	ПИТ-150-Т-4/20-П12	ПИТ-200-Т-4/20-П12	ПИТ-300-Т-4/20-П12
Диапазон измеряемых токов, А	0...5	0...10	0...20	0...50	0...100	0...150	0...200	0...300
Допустимая перегрузка по измеряемому току, разы	1,5
Диапазон рабочих температур,°С 1	0...+70 (-40...+70)
Основная погрешность измерения для частоты 50 Гц не более,%	0,5
Нелинейность выходной характеристики, не более, %	0,2
Полоса пропускания, Гц	30-20000
Выходной сигнал датчика, мА	4-20
Ток потребления, мА	7/24
Источник питания, В	10 … 36
Диаметр отверстия под токовую шину, мм	12
Габаритные размеры, мм	58х48х30
Масса, г	100
