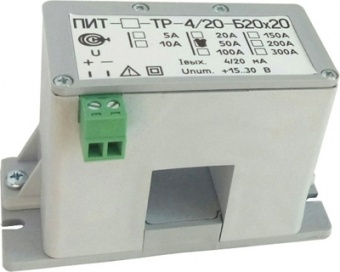

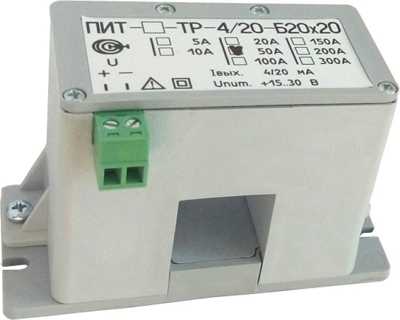

Датчики переменного тока ПИТ-5/10/20/50/100/150/200/300-ТР-4/20-Б20х20

Преобразователи силы тока измерительные ПИТ-ТР предназначены для преобразования силы переменного тока в цепях, гальванически изолированных от питания и выхода.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Преобразователи силы тока измерительные ПИТ-ТР предназначены для преобразования силы переменного тока в цепях, гальванически изолированных от питания и выхода.
ПИТ- ***-ТР-4/20 преобразуют среднеквадратичное значение силы переменного тока в пропорциональное значение силы постоянного тока, соответствующее требованиям к стандартному интерфейсу «токовая петля 4/20 мА».
Где *** - указывается верхний предел преобразования силы тока в амперах.
Литера «Б» в названии означает, что преобразователь предназначен для монтажа в блок.
Цифра после литеры «Б» означает величину диаметра отверстия в корпусе преобразователя под токовую шину, в миллиметрах.
Литера «Р» означает, что корпус преобразователя разъемный и позволяет монтировать его без демонтажа токопровода.

Устройство

Преобразователь состоит из разъемного корпуса, в котором закреплены 2 половинки магнитопровода с обмоткой и электронная схема обработки сигнала. Преобразователь может крепиться на DIN-рейку при помощи промежуточной планки.

Особенности

Гальваническая развязка;
Минимальные электропотребление и масса;
Возможность монтажа на токовую шину без остановки производства;
Магнитопровод ненасыщен;
Возможность крепления на DIN-рейку.

Технические характеристики

Наименование	ПИТ-5-ТР-4/20-Б20х20	ПИТ-10-ТР-4/20-Б20х20	ПИТ-20-ТР-4/20-Б20х20	ПИТ-50-ТР-4/20-Б20х20	ПИТ-100-ТР-4/20-Б20х20	ПИТ-150-ТР-4/20-Б20х20	ПИТ-200-ТР-4/20-Б20х20	ПИТ-300-ТР-4/20-Б20х20
Диапазон измеряемых токов, А	0...5	0...10	0...20	0...50	0...100	0...150	0...200	0...300
Допустимая перегрузка по измеряемому току, разы	1,5
Диапазон рабочих температур,°С ¹	0…+70 (-40...+70)
Основная приведенная погрешность, не более, %	1,3
Нелинейность выходной характеристики, не более, %	0,1
Выходной сигнал датчика, мА	4-20
Полоса пропускания, Гц	30-20000
Напряжение питания, В	10…36
Диаметр отверстия под токовую шину, мм	прямоугольное отв. 20х20
Габаритные размеры, мм	85х55х35
Масса, г	200
