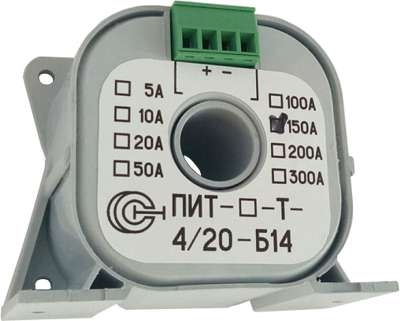

Датчики переменного тока ПИТ-10-Т-4/20-Б14

Преобразователи силы тока измерительные ПИТ-Т предназначены для преобразования силы переменного тока в цепях, гальванически изолированных от питания и выхода:

•  ПИТ- ***-Т - 4/20 – преобразуют среднеквадратичное значение силы переменного тока в пропорциональное значение силы постоянного тока, соответствующее требованиям к стандартному интерфейсу «токовая петля 4/20 мА». Где *** - указывается верхний предел преобразования силы тока в амперах. Литера «Б» в названии означает, что преобразователь предназначен для монтажа в блок.
•  Цифра после литеры «Б» означает величину диаметра отверстия в корпусе преобразователя под токовую шину, в миллиметрах.

Устройство

Преобразователи состоит из корпуса, магнитопровода, электронной схемы обработки сигнала. В состав электронной схемы входит детектор средневыпрямленных значений отградуированный в среднеквадратичных значениях. Может крепиться на DIN-рейку при помощи промежуточной планки.

Технические характеристики

Наименование	Значение
Диапазон измеряемых токов, А	0...10
Допустимая перегрузка по измеряемому току, разы	1,5
Диапазон рабочих температур,°С 1	0...+70 (-40...+70)
Основная погрешность измерения для частоты 50 Гц не более,%	0,5
Выходной сигнал датчика, мА	4-20
Полоса пропускания, Гц	30-20000
Напряжение питания, В	10 … 36
Ток потребления, мА	7/24
Диаметр отверстия под токовую шину, мм	14
Габаритные размеры, мм	70х55х36
Масса, г	100
