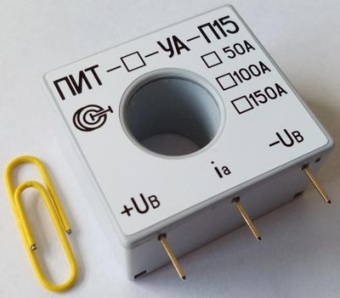

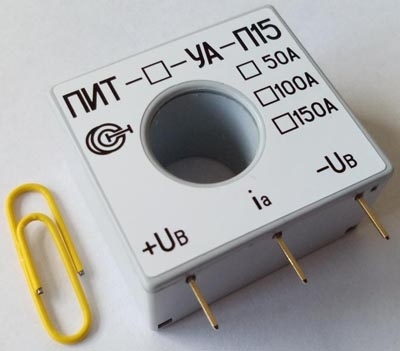

Датчики переменного тока ПИТ-20-Т-4/20-П15

Преобразователи силы тока измерительные ПИТ-Т предназначены для преобразования силы переменного тока в цепях, гальванически изолированных от питания и выхода:

•  ПИТ- ***-Т - 4/20 – преобразуют среднеквадратичное значение силы переменного тока в пропорциональное значение силы постоянного тока, соответствующее требованиям к стандартному интерфейсу «токовая петля 4/20 мА». Где *** - указывается верхний предел преобразования силы тока в амперах. Литера «П» в названии означает, что преобразователь предназначен для монтажа на печатную плату.
•  Цифра после литеры «П» означает величину диаметра отверстия в корпусе преобразователя под токовую шину, в миллиметрах.

Особенности

• Гальваническая развязка;

• Минимальные габариты и масса;

• Возможность монтажа на печатную плату;

• Минимальное электропотребление;

• Широкий диапазон питающего напряжения;

• Стандартный токовый выход 4/20 мА

Технические характеристики

Наименование	Значение
Диапазон измеряемых токов, А	0...20
Допустимая перегрузка по измеряемому току, разы	1,5
Диапазон рабочих температур,°С 1	0...+70 (-40...+70)
Основная погрешность измерения для частоты 50 Гц не более,%	0,5
Выходной сигнал датчика, мА	4-20
Полоса пропускания, Гц	30-20000
Напряжение питания, В	10...36
Диаметр отверстия под токовую шину, мм	15
Габаритные размеры, мм	37х33х20
Масса, г	60
