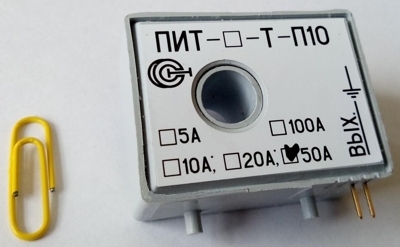

Датчики переменных токов ПИТ-20-Т-П10

Преобразователи силы тока измерительные ПИТ-Т предназначены  для преобразования силы переменного токов в цепях, гальванически изолированных от питания и выхода:

• ПИТ ***-Т  – преобразуют мгновенные значения силы переменного тока в пропорциональные значения напряжения переменного тока в диапазоне от 0 до 2 В,
  Где   *** указывается верхний предел преобразования силы тока  в амперах.
• Литера «П»  в названии означает, что преобразователь предназначен для монтажа на печатную плату.
• Цифра после литеры «П» означает величину диаметра отверстия в корпусе преобразователя под токовую шину, в миллиметрах.

Особенности

• Гальваническая развязка;
• Минимальные габариты и масса;
• Возможность монтажа на печатную плату;
• Минимальное электропотребление;
• Широкий диапазон питающего напряжения
• Отличается от других преобразователей своего класса низкой ценой

Технические характеристики

Наименование	Значение
Диапазон измеряемых токов, А	0...20
Допустимая перегрузка по измеряемому току, разы	1,5
Диапазон рабочих температур,°С 1	0...+70 (-40...+70)
Основная погрешность измерения для частоты 50 Гц не более,%	0,5
Нелинейность выходной характеристики, не более, %	0,2
Выходной сигнал датчика, В	~ 2
Полоса пропускания, Гц	20-5000
Напряжение питания, В	не требует питания
Диаметр отверстия под токовую шину, мм	10
Габаритные размеры, мм	44х33х22
Масса, г	70
