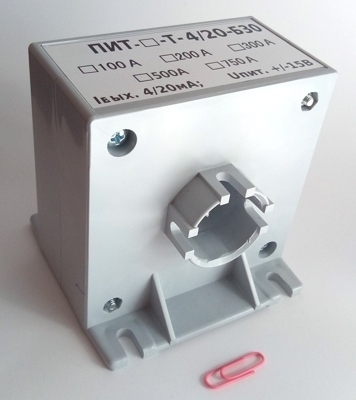

Датчики переменного тока ПИТ-200-Т-4/20-Б30

Преобразователи силы тока измерительные ПИТ-Т предназначены для преобразования силы переменного тока в цепях, гальванически изолированных от питания и выхода.

• ПИТ- ***-Т - 4/20– преобразуют среднеквадратичное значение силы переменного тока в пропорциональное значение силы постоянного тока, соответствующее требованиям к стандартному интерфейсу «токовая петля 4/20 мА». Где *** - указывается верхний предел преобразования силы тока в амперах.
• Литера «Б» в названии означает, что преобразователь предназначен для монтажа в блок.
• Цифра после литеры «Б» означает величину диаметра отверстия в корпусе преобразователя под токовую шину, в миллиметрах.

Устройство

Данные преобразователи состоят из корпуса, в котором закреплены магнитопровод с компенсационной обмоткой и электронная схема обработки сигнала.

Особенности

• Гальваническая развязка
• Минимальные электропотребление и масса
• Минимальные габариты

Технические характеристики

Наименование	Значение
Диапазон измеряемых токов, А	0...200
Допустимая перегрузка по измеряемому току, разы	1,5
Диапазон рабочих температур, °С1	0...+70 (-40...+70)
Основная приведенная погрешность, не более, %	0,5
Выходной сигнал датчика, мА	4-20
Полоса пропускания, Гц	30-20000
Напряжение питания, В	10...36
Диаметр отверстия под токовую шину, мм	30
Габаритные размеры, мм	115х95х102
Масса, г	500
