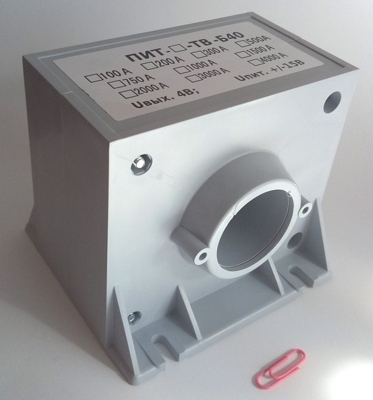

Датчики переменного тока ПИТ-300-ТВ-Б40

Преобразователи силы тока измерительные ПИТ-Т предназначены для преобразования силы переменного тока в цепях, гальванически изолированных от питания и выхода.

• ПИТ- *** -ТВ - преобразуют мгновенные значения силы переменного тока в пропорциональные значения напряжения переменного тока в диапазоне от 0 до 4 В.
• Литера «Б» в названии означает, что преобразователь предназначен для монтажа в блок.
• Цифра после литеры «Б» означает величину диаметра отверстия в корпусе преобразователя под токовую шину, в миллиметрах.

Устройство

Данные преобразователи состоят из корпуса, в котором закреплены магнитопровод с компенсационной обмоткой и электронная схема обработки сигнала.

Особенности

• Гальваническая развязка
• Минимальные энергопотребление и масса
• Минимальные габариты

Технические характеристики

Наименование	Значение
Диапазон измеряемых токов, А	0...300
Допустимая перегрузка по измеряемому напряжению, разы	1,5
Диапазон рабочих температур, °С 1	0...+70 (-40...+70)
Основная приведенная погрешность, не более, %	0,4
Выходной сигнал при номинальном измеряемом токе, В	4
Полоса пропускания, Гц	30-20000
Напряжение питания, В	±14,25...±18
Диаметр отверстия под токовую шину, мм	40
Габаритные размеры, мм	120х125х110
Масса, г	900
