Датчики переменного тока ПИТ-300/500/1000/1500/3000-ТР-4/20-Б10х80

Преобразователи силы тока измерительные ПИТ-ТР предназначены для преобразования силы переменного тока в цепях, гальванически изолированных от питания и выхода.

• ПИТ- ***-ТР - 4/20 преобразуют среднеквадратичное значение силы переменного тока в пропорциональное значение силы постоянного тока, соответствующее требованиям к стандартному интерфейсу «токовая петля 4/20 мА». Где *** - указывается верхний предел преобразования силы тока в амперах.
• Литера «Б» в названии означает, что преобразователь предназначен для монтажа в блок.
• Цифра после литеры «Б» означает величину диаметра отверстия в корпусе преобразователя под токовую шину, в миллиметрах.
• Литера «Р» означает, что корпус преобразователя разъемный и позволяет монтировать его без демонтажа токопровода.

Устройство

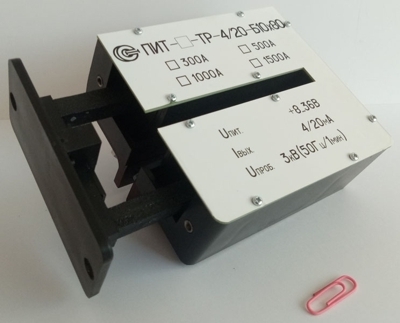

Преобразователь состоит из разъемного корпуса, в котором закреплены 2 половинки магнитопровода с обмоткой и электронная схема обработки сигнала.

Технические характеристики

Наименование	ПИТ-300-ТР-4/20-Б10х80	ПИТ-500-ТР-4/20-Б10х80	ПИТ-1000-ТР-4/20-Б10х80	ПИТ-1500-ТР-4/20-Б10х80	ПИТ-3000-ТР-4/20-Б10х80
Диапазон измеряемых токов, А	300	500	1000	1500	3000
Допустимая перегрузка по измеряемому току, разы	1,5
Диапазон рабочих температур,°С 1	0...+70 (-40...+70)
Основная приведенная погрешность, не более, %	1,3
Выходной сигнал датчика, мА	4-20
Полоса пропускания, Гц	40...65
Напряжение питания, В	10...36
Диаметр отверстия под токовую шину, мм	прямоугольное отв. 10х80
Габаритные размеры, мм	131х106х66
Масса, г	500				≈750
