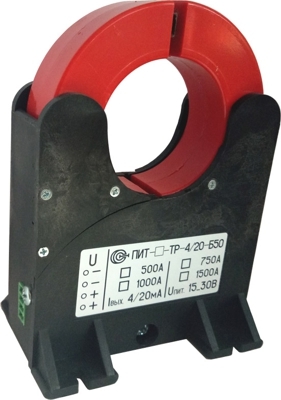

Датчики переменного тока ПИТ-1500-ТР-4/20-Б50

Преобразователи силы тока измерительные ПИТ-ТР предназначены для преобразования силы переменного тока в цепях, гальванически изолированных от питания и выхода.

• ПИТ- ***-ТР-4/20 преобразуют среднеквадратичное значение силы переменного тока в пропорциональное значение силы постоянного тока, соответствующее требованиям к стандартному интерфейсу «токовая петля 4/20 мА». Где *** - указывается верхний предел преобразования силы тока в амперах.
• Литера «Б» в названии означает, что преобразователь предназначен для монтажа в блок.
• Цифра после литеры «Б» означает величину диаметра отверстия в корпусе преобразователя под токовую шину, в миллиметрах.
• Литера «Р» означает, что корпус преобразователя разъемный и позволяет монтировать его без демонтажа токопровода.

Устройство

Преобразователь состоит из разъемного корпуса, в котором закреплены 2 половинки магнитопровода с обмоткой и электронная схема обработки сигнала.

Особенности

• Гальваническая развязка;
• Возможность монтажа на токовую шину без остановки производства.

Технические характеристики

Наименование	Значение
Диапазон измеряемых токов, А	0...1500
Допустимая перегрузка по измеряемому току, разы	1,5
Диапазон рабочих температур,°С 1	0...+70 (-40...+70)
Основная приведенная погрешность, не более, %	1,3
Выходной сигнал датчика, мА	4-20
Полоса пропускания, Гц	30-20000
Напряжение питания, В	10...36
Диаметр отверстия под токовую шину, мм	50
Габаритные размеры, мм	65х110х144
Масса, г	500
