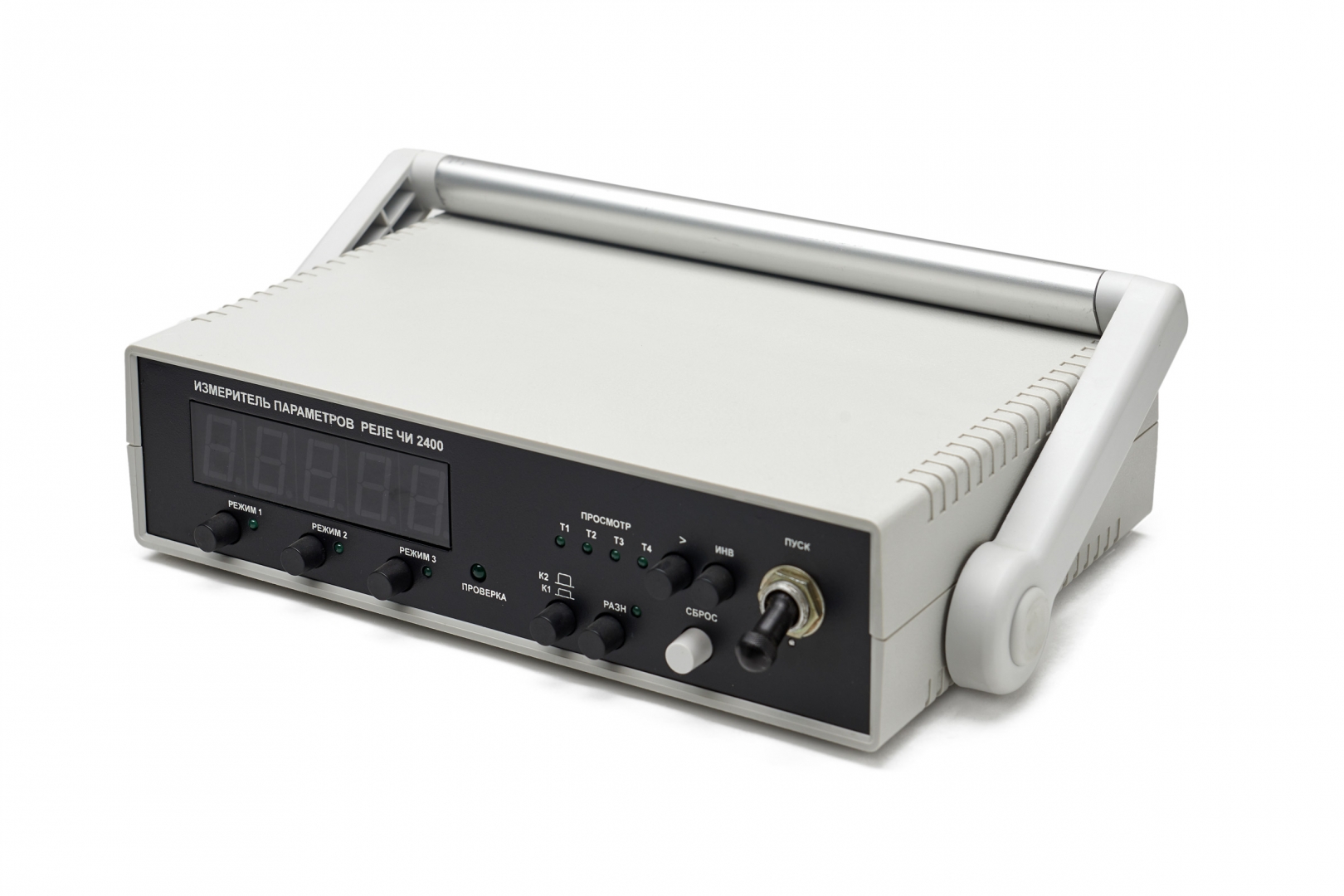

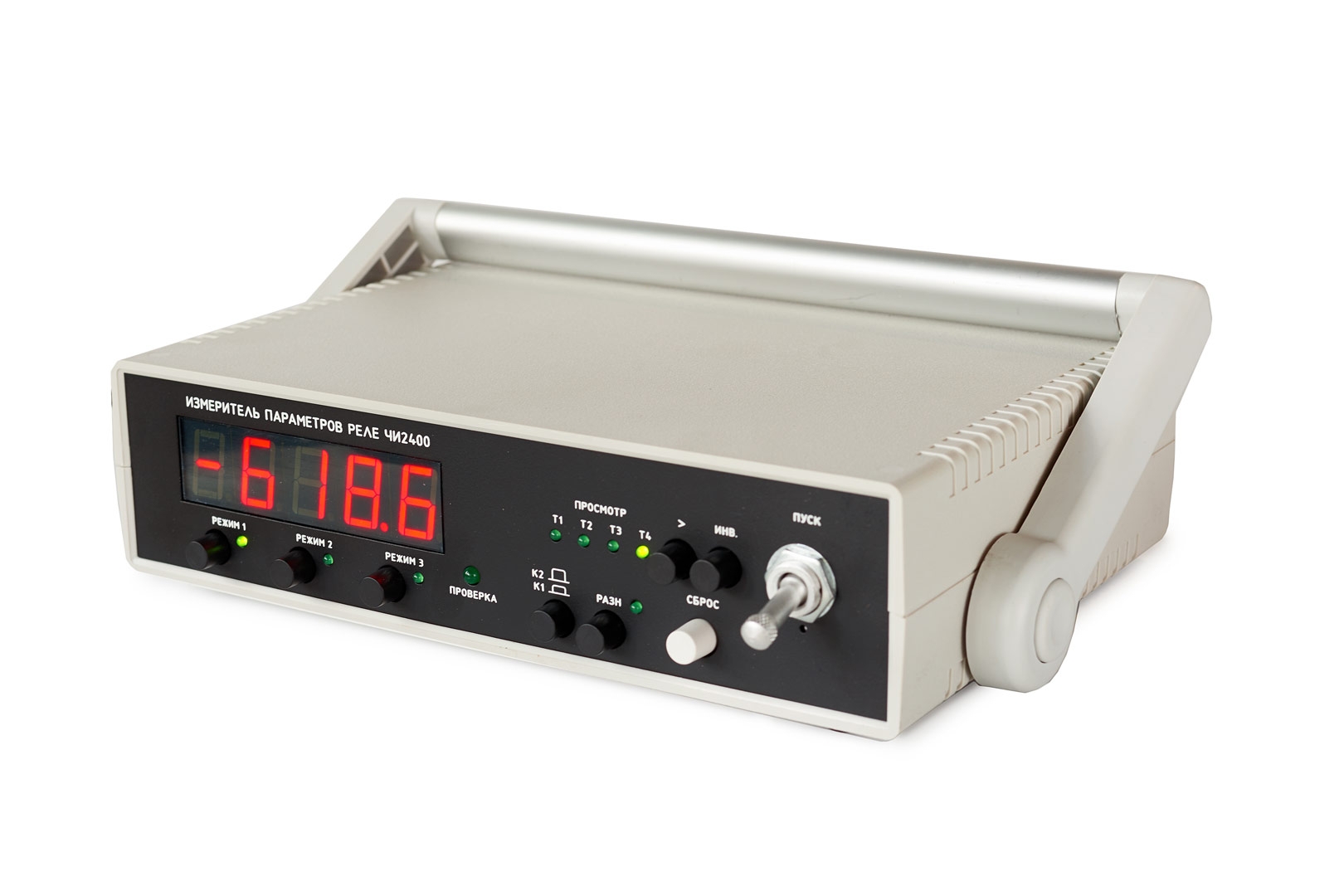

Измеритель параметров реле ЧИ2400

Измеритель параметров реле  ЧИ 2400 предназначен для измерения временных параметров переключения контактов реле. Может использоваться в качестве миллисекундомера.

Измеритель временных параметров реле ЧИ2400 применяется при  эксплуатации и ремонте релейных систем автоматики электрических станций и подстанций, автоматики и телемеханики на железнодорожном транспорте, а также для измерения параметров различного рода механических переключателей, тумблеров, кнопок.

Электрическая схема измерителя выполнена на основе программируемого микроконтроллера и представляет собой интеллектуальное устройство.

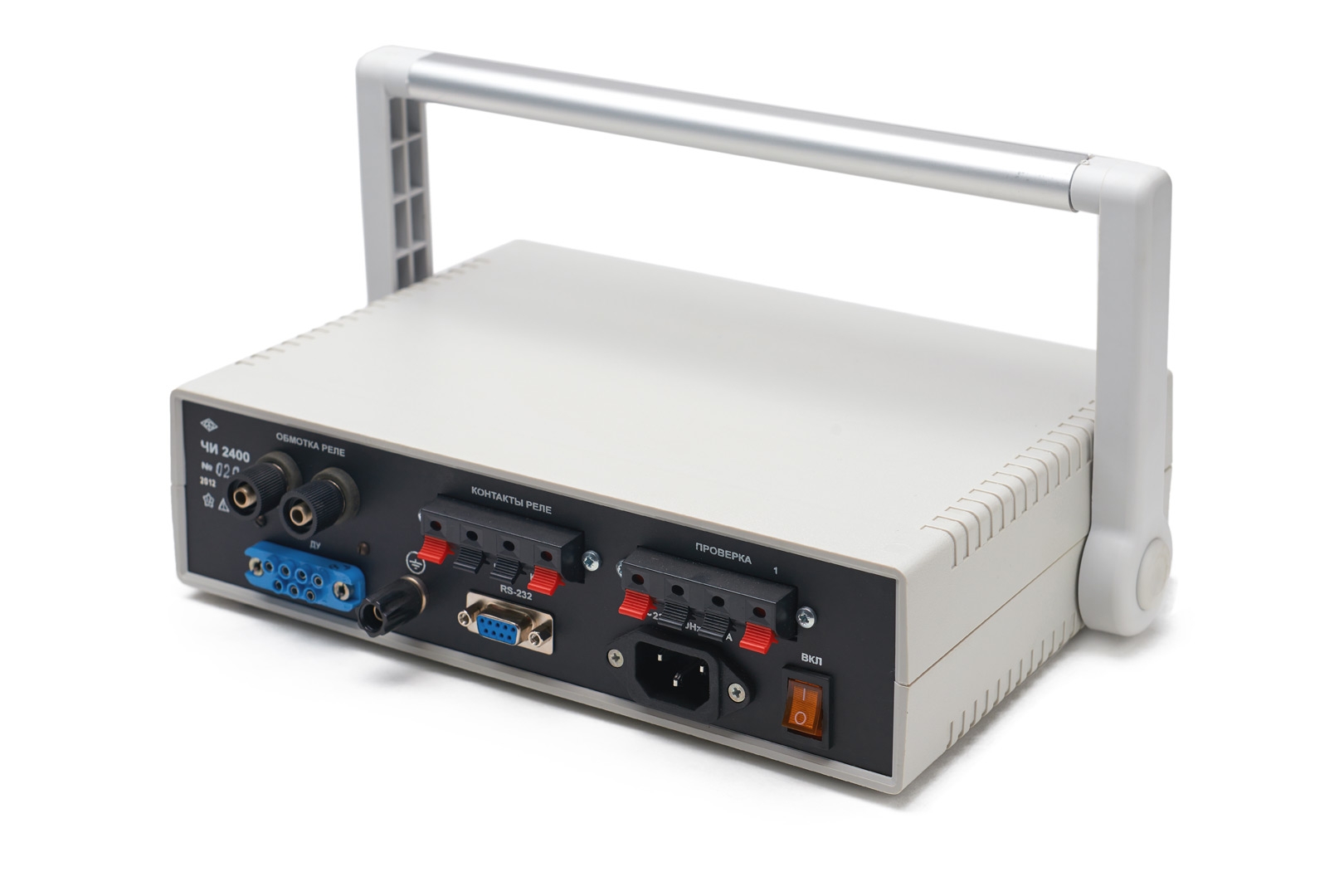

Измеритель позволяет производить измерение параметров реле за один измерительный цикл с запоминанием результатов для двух контактных групп реле (до 12 параметров), выведение результатов измерения на индикацию и/или передачу через интерфейс RS-232 на компьютер. Результаты измерения выводятся на ПК в виде готового протокола, который тут же можно распечатать на принтере.

Измеритель ЧИ2400  обеспечивает  измерение следующих параметров реле:

• время до первого срабатывания реле;
• время до полного срабатывания  реле с учетом дребезга контактов;
• время до первого отпускания реле;
• время до полного отпускания реле с учетом дребезга контактов;
• длительность замкнутого или разомкнутого состояния контактов реле;
• время от первого переключения одной контактной группы до переключения другой контактной группы реле;
• вычисление разности одноименных параметров для двух групп контактов реле и вычисление  среднего значения измеряемых параметров за заданное число включений реле.

Питание обмоток проверяемого реле осуществляется от внешних источников постоянного или переменного тока при подсоединении обмотки реле и источника питания реле к измерителю и при отсутствии гальванической связи измерителя с источником питания реле.

Питание обмоток проверяемого реле (при подсоединении обмотки реле и источника питания реле к измерителю) должно осуществляться от внешних источников питания с напряжением постоянного тока до 220 В при коммутируемой мощности до 36 Вт или напряжением переменного тока до 250 В при коммутируемой мощности до 100 ВА.

Пример записи при заказе и в технической документации другой продукции:
«Измеритель  параметров реле ЧИ2400  ТУ 4221- 029- 71064713-2006»
