Лаборатория высоковольтная метрологическая для поверки цифровых трансформаторов

Передвижная лаборатория полностью укомплектована для оперативного выполнения работ по поверке и калибровке средств измерений (СИ) цифровой подстанции, соответствующих стандартам ПАО «Россети» СТО 34.01-3.2-017-2022, СТО 34.01-3.2-016-2022 и МЭК 61850-9-2, а также традиционных СИ.

Назначение

Поверка и калибровка:

	электронных трансформаторов тока с цифровым выходом по МЭК 61850-9-2 с номинальным током до 5 кА
	электронных трансформаторов напряжения с цифровым выходом по МЭК 61850-9-2 с номинальным напряжением до 500/√3 кВ
	традиционных ТТ и ТН класса точности 0,2
	устройств сопряжения (ПАС, Merging Unit) классов точности 0,1 и менее точных
	счетчиков электроэнергии с цифровым входом по МЭК 61850-9-2 классов точности 0,2S и традиционных
	УСВИ (фазоров) классов точности 0,1 и менее точных
	терминалов защиты с цифровым входом по МЭК 61850-9-2 классов точности 0,2 и менее точных
	анализаторов ПКЭ

Применение

Передвижная метрологическая лаборатория ЛВМ «МЭ-ЦПС» предназначена для применения в составе службы метрологического контроля для проведения испытаний приборов традиционной и цифровой подстанций, их калибровки, периодической поверки и аттестации, а также для осуществления мелкого ремонта.

Основные технические характеристики эталонов

Переносной эталонный трансформатор тока ТТИП

Классы точности: 0,05 (эталон 2-го разряда по ГОСТ 8.550–86)

Номинальные токи по ГОСТ, А:

ТТИП 100/5(1): 5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100

ТТИП 5000/5(1): 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 3000; 4000; 5000

Эталонный трансформатор напряжения ПВЕ

Классы точности: 0,05; 0,1 (эталон 2-го разряда по ГОСТ Р 8.746–2011)

Стандартные номинальные напряжения, кВ:

6/√3; 6; 10/√3; 15; 35/√3; 35; 110/√3; 220/√3; 330/√3; 500/√3

По запросу возможны другие номинальные напряжения.

Эталонный прибор сравнения «Энергомонитор-61850»

Классы точности: 0,02; 0,05 (эталон 1-го разряда по ГОСТ 8.551–2013)

Основные погрешности прибора

Тип трансформатора	Погрешность
	Модульная	Угловая
Аналоговый	0,002 %	0,1 мин
Цифровой	0,015 %	1 мин

В составе комплекса эталонных средств «МарсТест-61850» прибор обеспечивает поверку устройств сопряжения (MU), а также традиционных счетчиков, анализаторов ПКЭ, терминалов защиты.

Калибратор цифровых сигналов «МарсГен-61850»

Основные погрешности ±0,03 %.

Синхронизация 1 PPS с погрешностью ±2•10–6 Гц.

В составе комплекса эталонных средств «МарсТест-61850» калибратор обеспечивает поверку цифровых счетчиков, анализаторов ПКЭ, терминалов защиты с цифровыми входами по МЭК 61850-9-2.

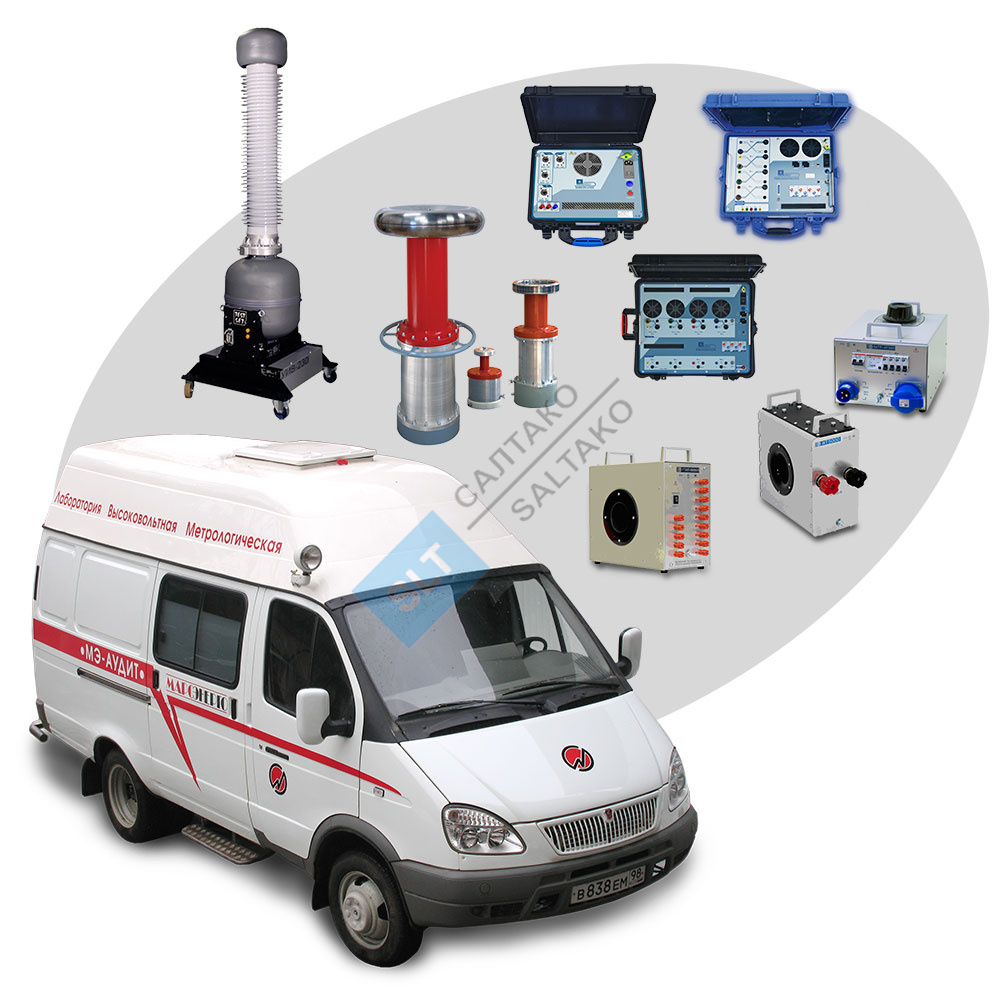

Состав ЛВМ «МЭ-ЦПС»

МарсТест-61850
Комплекс оборудования для поверки как традиционных, так и цифровых средств измерений



ТТИП
Эталонные измерительные трансформаторы тока



ИТ5000
Регулируемый источник тока до 6 кА



ПВЕ
Преобразователи напряжения высоковольтные для поверки ИТН 6–330 кВ



Регулируемый источник высокого напряжения до 350 кВ




Спецавтомобиль
Автомобиль для об
