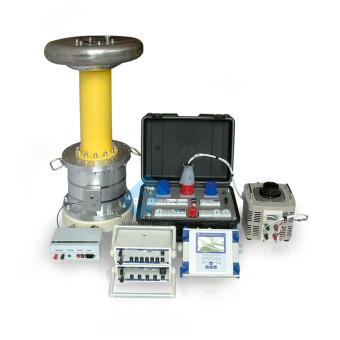

УПВО-1 Установка поверочная однофазная для поверки ТН от 6 до 330/√3 кВ

УПВО-1 Установка поверочная однофазная для поверки ТН от 6 до 330/√3 кВ

Установка предназначена:

• для первичной и периодической поверки и калибровки на местах эксплуатации однофазных заземляемых и незаземляемых измерительных трансформаторов напряжения промышленной частоты 50 Гц (ТН) классов точности 0,2 и менее точных с номинальными первичными напряжениями от 6 до 330/√3 кВ для различных моделей УПВО-1 при нагрузках, нормированных ГОСТ, и при реальных нагрузках на узле учета;
• для измерения мощности нагрузки ТН.

УПВО-1
Установки поверочные высоковольтные переносные однофазные
Класс точности:	0,1; 0,05
Назначение:	поверка и калибровка на местах эксплуатации ИТН класса точности 0,2 и менее точных
Состав
1. Прибор сравнения «Энергомонитор 3.3Т1» с УПТН 2. Эталонный преобразователь напряжения серии ПВЕ: ПВЕ-110 (-220, -330)
3. Источник высокого напряжения	ЛАТР однофазный (для 220; 330 кВ); пульт управления (ПУ-220/330); установка испытательная высоковольтная УИВ-100 (для 220; 330 кВ не требуется) При формировании напряжения более 100 кВ используется соседняя фаза ИТН по МИ 3314-2011
4. Магазины нагрузок	100/√3 В, 80 ВА; 100/√3 В, 200 ВА
5. Комплект кабелей
6. Ноутбук, принтер, ПО
7. Методики измерений	МИ 3314-2011, МИ 3050-2007

Примечание: Дополнительно для поверки ТН по МИ 3050 может потребоваться источник высокого напряжения регулируемый. Тип источника уточняется при заказе Комплекта.

Установка выполнена в виде отдельных элементов (устройств), соединяемых между собой кабелями (силовыми, измерительными, управления и высоковольтными).

Поверка НАМИ-330 с применением УПВО-1-330
