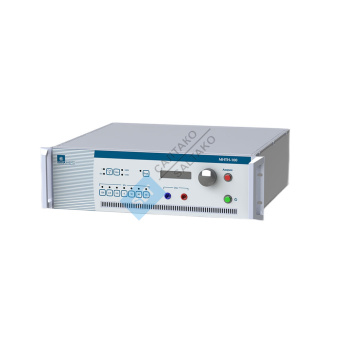

Магазины нагрузок серии МНТН Для поверки традиционных трансформаторов напряжения

Магазины нагрузок серии МНТН Для поверки традиционных трансформаторов напряжения

Магазины нагрузок МНТН предназначены для использования в качестве нагрузки вторичной цепи трансформаторов напряжения при проведении их поверки по Методике поверки (калибровки).

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Магазины нагрузок серии МНТН Для поверки традиционных трансформаторов напряжения

Магазины нагрузок МНТН предназначены для использования в качестве нагрузки вторичной цепи трансформаторов напряжения при проведении их поверки по Методике поверки (калибровки).

Применение

Работа в составе лабораторных и мобильных установок для поверки и калибровки трансформаторов напряжения; на предприятиях производителей ТН.

Модификации

По типу корпуса:

«С» (стационарный ,19’’)

«П» (переносной)

В зависимости от подаваемого на магазин номинального значения переменного напряжения:

Модификация	Номинальное напряжение
«57»	100/√3 В; 110/√3 В
«100»	100 В; 110 В
«33»	100/3 В; 110/3 В

В зависимости от суммарного значения полной мощности нагрузки:

Модификация	Полная мощность нагрузки
«100»	101,25 ВА
«200»	200 ВА (допускается каскадное включение до 4-х магазинов)

Основные технические характеристики

Электропитание
от сети
переменного тока

220 ... 240 В,
47 ... 63 Гц

Потребляемая
мощность по цепи
переменного тока

не более 100 ВА

Диапазон
рабочих
температур

от +10 до +35 °С

Масса

не более 23 кг

Высота × Ширина × Глубина

132 × 485 × 450 мм

Параметр	Значение
Номинальное значение напряжения нагрузки	100/3 В; 110/3 В; 100 В; 100/√3 В; 110 В; 110/√3 В
Диапазон входного напряжения относительно номинального	От 80 до 120 %
Частота тока нагрузки	50 ± 0,5 Гц
Воспроизводимые значения мощности нагрузки
Модификация «100»	7 подключаемых секций (в любом наборе): 1,25 ВА – 1 секция; 2,5 ВА – 2 секции; 5 ВА – 1 секция; 10 ВА – 1 секция; 40 ВА – 2 секции
Модификация «200»	5 секций по 40 ВА (в любом наборе)
Воспроизводимые значения коэффициента мощности cosφ (Кр)	0,8; 1
Предел допускаемой относительной основной погрешности при воспроизведении значений нагрузок	±4 % (при номинальном напряжении и в пределах диапазона рабочих температур)
Защита оболочек	IP20
Срок службы	10 лет

Преимущества

	Расширенный диапазон воспроизводимых значений мощности нагрузки позволяет проводить испытания на соответствие классу точности, метрологическую аттестацию и поверку ТН в соответствии со стандартами ГОСТ 8.216, ГОСТ 1983, ГОСТ 23625, IEC 60044, IEC 61869
	Возможность выбора коэффициента мощности
	Звуковая и световая сигнализация при превышении допустимого значения температуры и напряжения на нагрузке
	Управление дистанционное с ПК с помощью ПО MarsLoad-VT по стандартному интерфейсу Ethernet или клавишами на передней панели
	Индикация состояний
