МАРС-АИН-100 Регулируемый источник высокого напряжения

МАРС-АИН-100 Регулируемый источник высокого напряжения

Диапазон выходного напряжения от 2 кВ до 100 кВ, 50 Гц

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

МАРС-АИН-100 Регулируемый источник высокого напряжения

Диапазон выходного напряжения от 2 кВ до 100 кВ, 50 Гц

Назначение

Марс-АИН предназначен для работы как автономно в качестве источника высокого напряжения, так и в составе комплекта оборудования для поверки/калибровки измерительных трансформаторов напряжения (ИТН):

-	традиционных по ГОСТ 1983,
-	маломощных с низковольтным аналоговым выходом (1 мВ ... 10 В LPVT) по ГОСТ Р 59409-2021 (МЭК 61869-11:2017),
-	электронных по IEC 61869-7 с цифровым интерфейсом (цифровой поток данных по МЭК 61850-9-2LE).

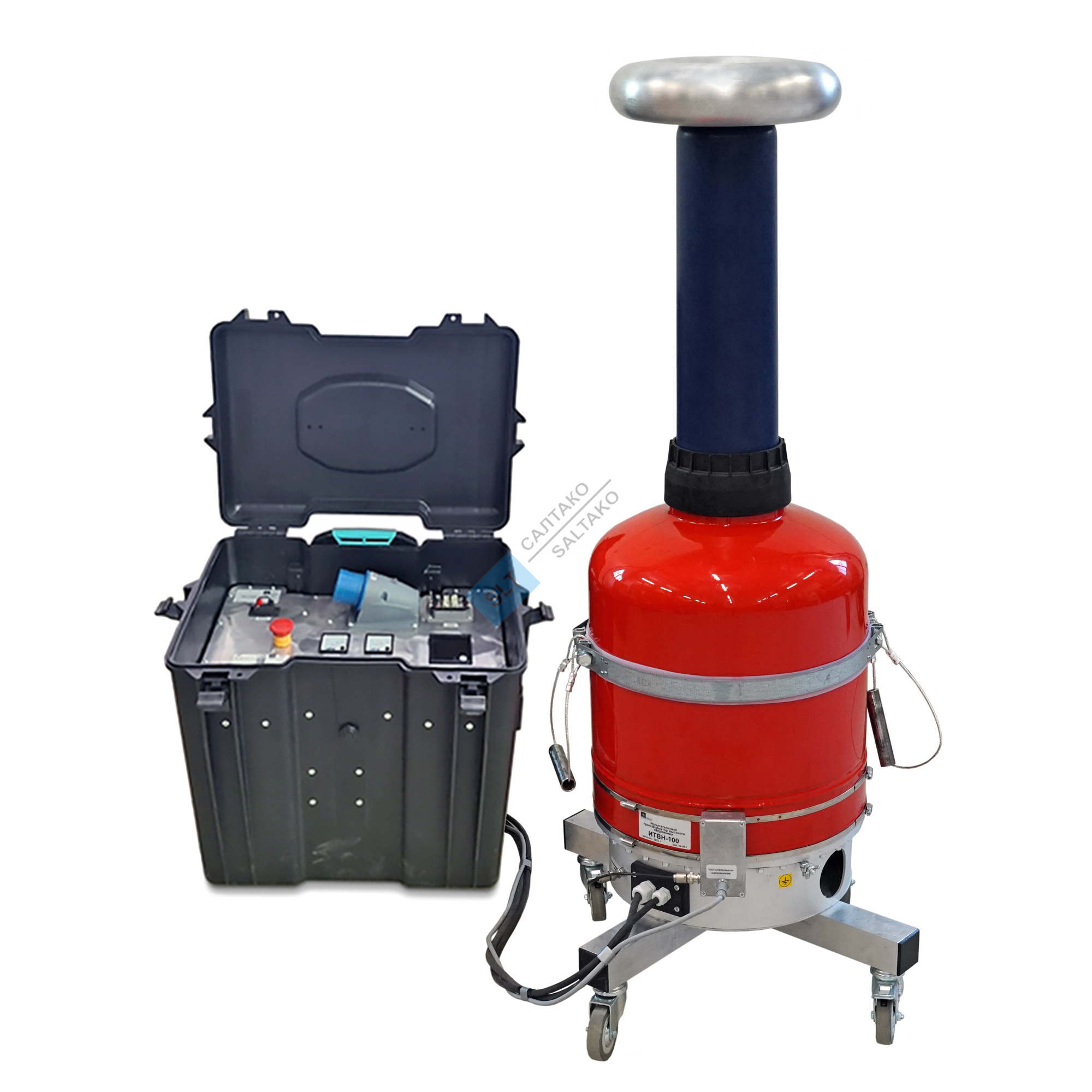

Состав

1. ИТВН-100 - испытательный трансформатор высокого напряжения комбинированный

2. ПУ УПВО-1-100-5/10 - пульт управления

3. ПО «Transformer Test-VT» (для автоматизированной версии)

Преимущества

	Наличие встроенного емкостного делителя напряжения (патент № 2794411) позволяет уменьшить массо-габаритные показатели источника, так как нет необходимости во внешнем делителе напряжения, и улучшить его метрологические характеристики (\|δ\|≤0,05%)
	Наличие встроенного емкостного делителя напряжения (патент № 2794411) позволяет уменьшить массо-габаритные показатели источника, так как нет необходимости во внешнем делителе напряжения, и улучшить его метрологические характеристики (\|δ\|≤0,05%)
	Наличие встроенного делителя напряжения обеспечивает контроль как в режиме автономной работы, так и в составе поверочной установки
	Имеются функции защиты от внештатных ситуаций (пробой, перегрузка и т. д.), контроль температуры трансформатора
	Возможность ручного управления
	Индикация основных параметров

Применение

Метрологические лаборатории и службы заводов-изготовителей трансформаторов, предприятий электроэнергетики и промышленности.
Марс-АИН может применяться как в лабораторных условиях, так и на местах установки ИТН.

Состав автоматизированной поверочной однофазной установки УПВО-1-100 (см. рис. 1)
1. Регулируемый источник высокого напряжения МАРС-АИН-100 с пультом управления и испытательным
трансформатором
2. Эталонный преобразователь напряжения ПВЕ-100 (ПВЕ-35, ПВЕ-10) в зависимости от уровня напряжения
3. Компаратор прибор сравнения любой из следующих моделей в зависимости от решаемых задач:
- Энергомонитор 3.1КМ
- Энергомонитор 61850
- МарсКомп-К-1000
4. Магазин нагрузок серии МНТН для поверки традиционных трансформаторов напряжения
5. ПК с ПО “E-TransformerTest VT”

Основные технические характеристики

Основные технические характеристики МАРС-АИН-100

Характеристика	Значение
Номинальное напряжение обмотки низшего напряжения, В	(230±23)
Номинальное напряжение обмотки высшего напряжения, кВ	100
Испытательное напряжение частоты 50 Гц, кВ	110
Диапазон выходных напряжений, кВ	от 2 до 100
Номинальная частота, Гц	50
Установившийся ток к. з., А, не менее	110
Испытательное напряжение частоты 50 Гц, кВ	1,0
Максимальная ёмкость нагрузки при номинальном напряжении, нФ	4,0
Испытательная мощность нагрузки (объекта испытаний), кВА: - длительный режим (1 час)	5,0
повторно-кратковременный режим (ПО 10%, длительность цикла 1 час)	10,0
Потребляемая мощность, кВА, не более	6,5
Рабочее давление элегаза (избыточное) при t = 20 °С, МПа, не более	3,5
Емкость встроенного конденсатора, пФ	>=10
Объем для заполнения элегазом, л	24
Габаритные размеры, мм, трансформатор/пульт	400х400х1250/ 400х570х570
Масса, кг, не более, трансформатор/пульт	76/57

Основные технические характеристики

Пульт управления ПУ УПВО-1-100-5*(10)

Характеристика	Значение
Источник электропитания частота 50Гц, В	(230±23)
Номинальная потребляемая мощность, не более, кВА	11(5,5*)
Диапазон регулирования выходного напряжения, %	2 – 110 от напряжения питания
Выходная мощность при выходном напряжении 100% от напряжения питающей сети, не менее, кВА	10 (5*)
Ток остановки регулирования выходного напряжения, А	46 (23*) ± 5%
Ток срабатывания защиты от перегрузки, А	50 (25*) ± 5%
Температура активной части трансформатора ТГИ-100 для запуска плавного снятия выходного напряжения, °С	100 ± 5%
Время полного (от максимального до минимального) снижения выходного напряжения, сек	30
Габаритные размеры, мм	400х570х570
Масса, кг	57(37*)
* - для модели ПУ-05 (половинной мощности).
