Эталонные измерительные трансформаторы тока

Классы точности: 0.05

Назначение

Эталонные трансформаторы тока измерительные переносные "ТТИП" класса точности 0.05 предназначены для использования в цепях переменного тока частотой 50 Гц и номинальными напряжениями до 0,66 кВ включительно при электрических измерениях и поверки трансформаторов тока классов точности 0,2S и менее точных с номинальными токами до 5000А по ГОСТ 8.217-2003 на местах эксплуатации и в лабораторных условиях.

Измерительные эталонные трансформаторы тока и напряжения.

Измерительные (эталонные) трансформаторы тока и напряжения расширяют пределы измерения стандартных электроизмерительных приборов за счет уменьшения первичных параметров цепи до значений, оптимальных для подключения измерительных приборов (а также устройств автоматики и реле защиты).

Технические характеристики

Характеристика	Исполнение
	ТТИП-5000/5	ТТИП-100/5	ТТИП-5000/5(1)	ТТИП-100/5(1)
Класс точности по ГОСТ 23624-2001	0,05	0,05	0,05	0,05
Номинальные значения первичного тока, I1ном, А	150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 3000; 4000; 5000	5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100	150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 3000; 4000; 5000	5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100
Номинальное значение вторичного тока, I2ном, А	5	5	5 и 1	5 и 1

Комплект поставки

• Основной

• Доп. аксессуары

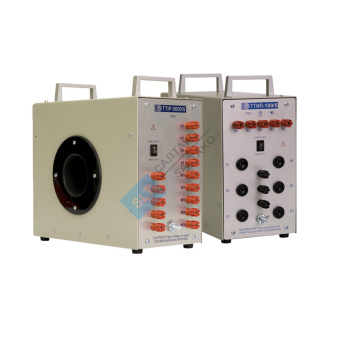

Трансформатор тока ТТИП (ТТИП-5000/5 и ТТИП-100/5)




Комплект проводов




Документация




Транспортная тара
