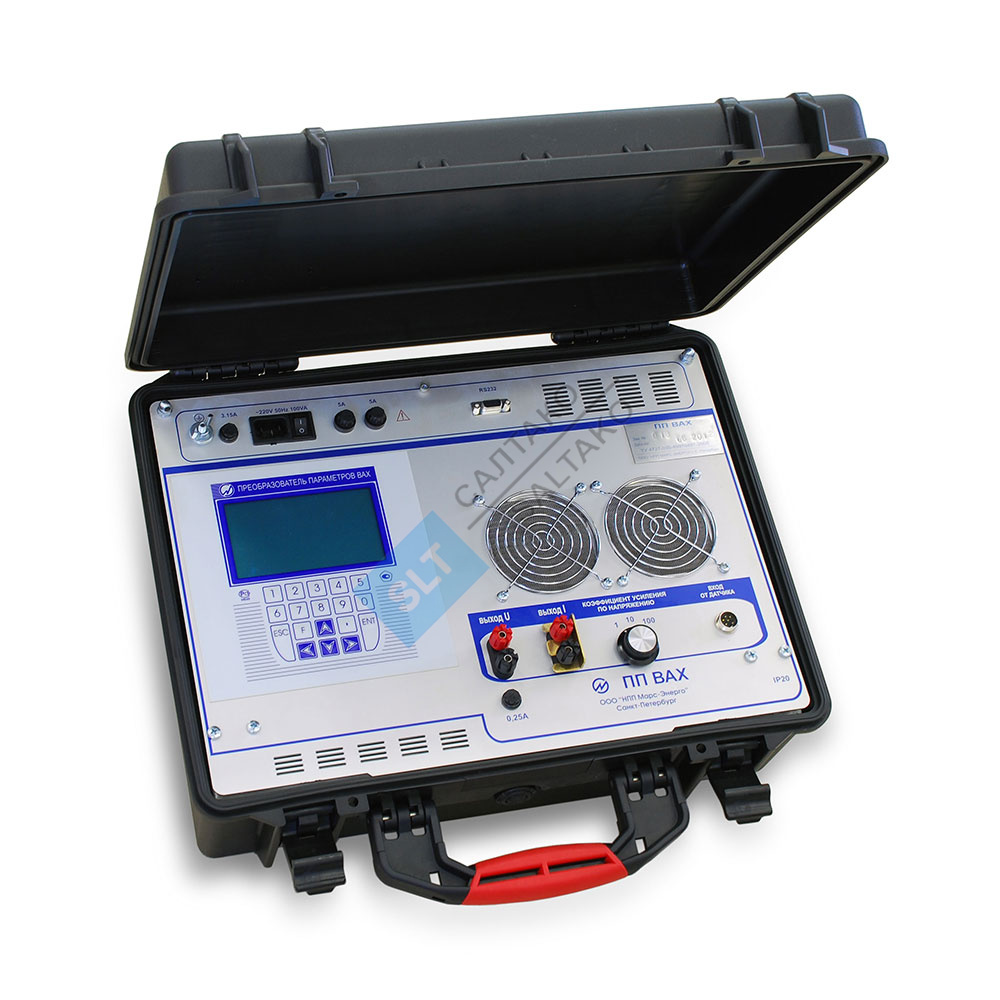

Преобразователи параметров ВАХ для поверки трансформаторов тока до 30 кА

Назначение

Предназначен для поверки измерительных трансформаторов тока (ИТТ) по Экспериментально-расчетной методике поверки трансформаторов тока (МИ 3123–2008), разработанной ВНИИМ им. Д.И. Менделеева и НИИВА. ПП ВАХ обеспечивает удобное получение измерительной информации необходимой для определения угловой и модульной погрешности ИТТ на месте эксплуатации. Применение ПП ВАХ в комплекте с Энергомонитором 3.3Т1-C и программным обеспечением для ПК позволяет производить поверку ИТТ в случаях когда ее проведение по ГОСТ 8.217 невозможно. Периодический контроль и калибровка ИТТ после коротких замыканий.

Область применения

Поверка генераторных шинных трансформаторов на номинальные токи 6-30 кА, установленных в системах учета электроэнергии на электростанциях. Периодические испытания ТТ.

Технические характеристики ПП ВАХ

Диапазон напряжений - 200 мВ ... 500 В;
Диапазон токов - 10 мкА ... 2000 мА;
Приведенная погрешность преобразования напряжения и тока ± 0.1%;
Частота - 50 Гц.
