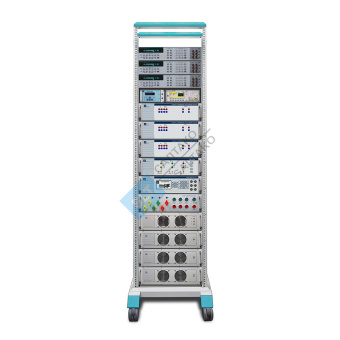

ВЭТ-МЭ 3.0 Вторичный эталон мощности трехфазный (класс точности 0.004)

Измеряемые, воспроизводимые

величины

Диапазоны

или поддиапазоны

измерений

или информативных

параметров

Пределы допускаемой

погрешности:

γ – приведенной, %;

δ – относительной, %;

Δ – абсолютной

Примечание

Напряжение (U) и напряжение основной гармоники (U(1)), В

U от 0,1·Uн до 1.2·Uн

δ = ±0,004

40 Гц ≤ f1 ≤ 70 Гц;

δ = ±0.005

16 Гц < f1 ≤ 450 Гц

UН ≤ 240 В

Сила тока (I) и сила тока основной гармоники (I(1)), А

I от 0,1·Iн до 1,1·Iн

δ = ±0.004

40 Гц ≤ f1 ≤ 70 Гц

IН ≤ 10 А

δ = ±0.006

IН = 100 А

δ = ±0.005

16 Гц < f1 ≤ 450 Гц

IН ≤ 10 А

Частота основной гармоники переменного тока (f1), Гц

от 16 до 450

δ = ±0.0001

0,01 В ≤ U1 ≤ 530 В

Угол сдвига фаз, градус

от 0 до 360

Δ = ±kF·f1, где

kF = 0.00003 град./Гц

0,01 В ≤ U1 ≤ 530 В;

0,01 А ≤ I1 ≤ 100 А

Активная электрическая мощность, Вт

U от 0,1·Uн до 1.2·Uн;

I от 0,1·Iн до& 1,1·Iн;

UН ≤ 80 В; IН ≤ 10 А

40 Гц ≤ f1 ≤ 70 Гц;

δ = ±0,004

0.99 < K ≤ 1

γ= ±0,006

0,02 < K ≤ 0,99

Реактивная электрическая мощность синусоидальных сигналов U и I, вар

от 0,1·Uн до 1.2·Uн;

от 0,1·Iн до 1,1·Iн;

UН = 500В; IН = 100 А

40 Гц ≤ f1 ≤ 70 Гц;

δ = ±0,005

0.99 < K ≤ 1

γ = ±0,007

0,02 < K ≤ 0,99

Активная и реактивная электрическая мощность основной гармоники,

Вт (вар)

от 0,1·Uн до 1.2·Uн;

от 0,1·Iн до 1,1·Iн;

UН ≤ 500 В; IН ≤100 А

16 Гц ≤ f1 ≤ 450 Гц;

δ = ±0,007

0,99 < K ≤ 1

γ = ±0,012

0,02 < К ≤ 0,99

Коэффициент гармоники напряжения n-го порядка (KU(n)) и Суммарный коэффициент гармоник напряжения (КU) (THDU), %

от 0,03 до 50

KU(n) ≤ 1,0;

Δ = ±0,0005

2 ≤ n ≤ 20

Δ = ±0,001

20 < n ≤ 50

KU(n) > 1,0;

δ = ±0,05

2 ≤ n ≤ 20

δ = ±0,1

20 < n ≤ 50

Коэффициент гармоники тока n-го порядка (KI(n)) и Суммарный коэффициент гармоник тока (КI) (THDI), %

от 0,03 до 70

KI(n) ≤ 1;

Δ = ±0,0005

2 ≤ n ≤ 20

Δ = ±0,001

20 < n ≤ 50

KI(n) > 1;

δ = ±0,05

2 ≤ n ≤ 20

δ = ±0,1

20 < n ≤ 50

Напряжение прямой (U1), обратной (U2) и нулевой (U0) последовательностей, В

от 0,05 до 500

δ = ±0,007

Коэффициенты несимметрии напряжения обратной (К2) и нулевой (К0) последовательностей, %

от 0 до 50

Δ = ±0,01

Сила тока прямой (I1), обратной (I2) и нулевой (I0) последовательностей, А

от 0,05 до 50

δ = ±0,007

Наименование параметра

Диапазон

Дискретность установки

Частота первой гармоники переменного тока (f1), Гц

от 16 до 450

0,01

Действующее значение первой гармоники фазного напряжения (U1), В

От 0,0001 до 12

0,0001

Действующее значение первой гармоники фазного напряжения (U1), с усилителем УН-3.1, В

от 6 до 530

0,001

Действующее значение напряжения сигнала тока первой гармоники тока Ui1, В

От 0,0001 до 10

0,00001

Действующее значение первой гармоники тока (I1), с усилителем УТ-3.1, А

от 0,002  до 120

0,0001

Коэффициент гармонической составляющей напряжения и тока, % от U1,  I1

Гармоники с частотой k·f1 для k от 2 до 19 с дискретностью 1,0

от 0 до 100

0,01

Гармоники с частотой k·f1 для k от 20 до 50 с дискретностью 1,0

от 0 до 50

Угол фазового сдвига между первыми гармониками, °

напряжений разных фаз,

напряжения и тока одной фазы

первыми гармониками напряжения и гармоникой напряжения n одной фазы

первыми гармониками тока и гармоникой n одной фазы

от –179,99
 до +180,00

0,01

Поверка приборов возможна как в ручном, так и в автоматическом режимах

С помощью ПО, входящего в комплект, возможно задание требуемых сигналов на генераторе, считывание и сохранение результатов измерений с эталонного прибора
