Установка поверочная полуавтоматическая универсальная для калибровки и поверки счетчиков электроэнергии и электроизмерительных приборов.

Классы точности: 0.02, 0.05.

Назначение

Установка обеспечивает поверку интеллектуальных счетчиков электроэнергии с измерением дополнительных параметров в соответствии с ФЗ № 522-ФЗ от 27.12.2018, ПП РФ № 890 от 19.06.2020, стандартом ПАО «Россети» СТО 34.01-5.1-009-2021.

Основные виды поверяемых СИ:

	Однофазные и трехфазные счетчики активной и реактивной электрической энергии класса точности 0,05 и менее точные, в том числе интеллектуальные с функциями измерения ПКЭ по классу S
	Однофазные и трехфазные ваттметры, варметры, энергетические фазометры и частотомеры, вольтметры, амперметры класса точности 0.05 и менее точные AC (120 А, 997 В) и DC (100 А, 600 В)
	Измерительные преобразователи напряжения, тока, активной и реактивной мощности класса точности 0.2 в промышленной области частот с унифицированными низковольтными сигналами
	Анализаторы ПКЭ в соответствии с ГОСТ 32144, СТО 34.01-5.1-006-2019 совместно с токовыми «клещами» до 3000 А

Применение

Установка применяется для измерения/генерации следующих величин:

	напряжение, ток, мощность (AC/DC),
	частота,
	углы U–I, U–U,
	гармоники (интергармоники) (по ГОСТ 30804.4-7),
	несимметрия,
	случайные события,
	фликер (по ГОСТ 30804.4-15).

Установка применяется в качестве эталона 1-го разряда (класс точности 0.02) и эталона 2-го разряда (класс точности 0.05) по ГОСТ 8.648-2015, ГОСТ Р 8.767-2011, ГОСТ 8.551-2013 на заводах-изготовителях счетчиков электроэнергии, в метрологических лабораториях промышленных предприятий и органов Росстандарта.

Многоместная установка

Установка может быть оснащена многоместными устройствами навески счетчиков УНС3 (3/5/10/20 мест) для одновременной поверки до 20-ти приборов.

Комплекс «МЭ-Сервис»

Комплекс расширяет возможности установки, позволяя автоматически формировать протоколы поверки в соответствии с ГОСТ ИСО/МЭК 17025-2009.

Система «ME-MarsView» (проект)

Система автоматической поверки электроизмерительных приборов без цифрового интерфейса с применением технологии машинного зрения.

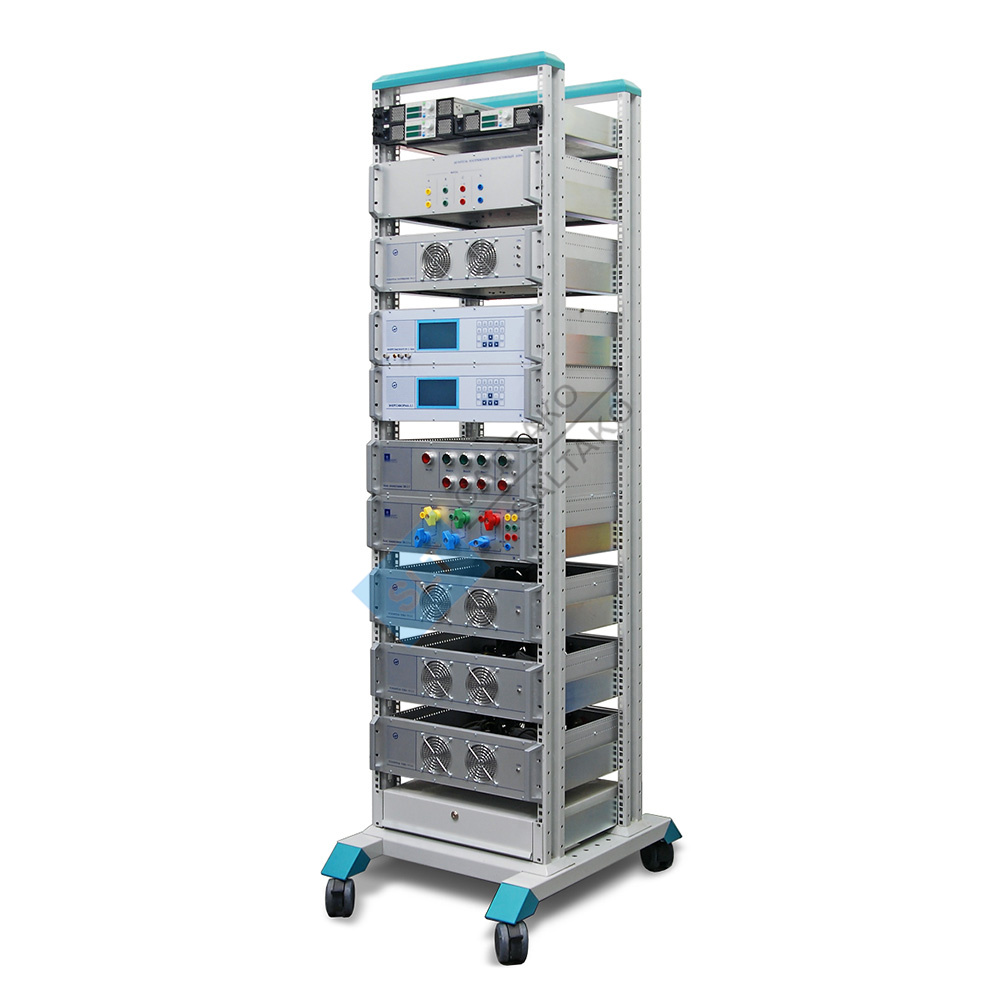

Комплект приборной стойки (максимальная комплектация)

Технические характеристики

Электропитание
от сети
переменного тока

207 ... 253 В,
47.5 ... 52.5 Гц

Потребляемая
мощность по цепи
переменного тока

не более 1500 ВА

Диапазон
рабочих
температур

от +10 до +30 °С

Масса

не более 70 кг

• Эталонный счетчик

• Источник сигналов


Параметр	Диапазон	Значение погрешности
		Кл. т. 0.02	Кл. т. 0.05
Напряжение (AC/DC) Пределы Uн = 1, 2, 5, 10, 30, 60, 120, 240, 480, 800 В	0.1 ... 960 В	±0.01 %	±0.02 %
Ток (AC/DC) Пределы Iн = 0.05, 0.1, 0.25, 0.5, 1, 2.5, 5, 10, 25, 50, 100 А	1 мА ... 120 А	±0.01 %	±0.02 %
Частота	42 ... 70 Гц 400 Гц (опция)	Абсолютная ±0.001 Гц	Абсолютная ±0.003 Гц
Угол сдвига фаз U–I, U–U	–180° ... +180°	Абсолютная ±0.01°
Коэффициент мощности	–1.0 ... +1.0	Абсолютная ±0.001
Мощность активная		±0.015 %	±0.05 %
Мощность реактивная		±0.03 %	±0.1 %
Гармоники 2 ... 50, THD	по ГОСТ 30804.4-7
Интергармоники 0.5 ... 50.5
Фликер	по ГОСТ 30804.4-15
Показатели качества электроэнергии	по ГОСТ 30804.4-30, класс А

Программное обеспечение

 «Энергоформа»
ПО для автоматизации работы с приборами типа «Энергомонитор» и «Энергоформа» при поверке и калибровке

 «Энергоформа УППУ»
ПО для автоматической поверки счетчиков электроэнергии и преобразователей различных энергетических величин с помощью ПТНЧ-М

 «Энергомониторинг СИ»
ПО для работы с архивами поверок и базой данных поверяемых средств приборов типа «Энергомонитор»

 «Калибровка Генератора»
ПО для калибровки и поверки генератора сигналов Энергоформа-3.1

Преимущества

	Адаптирована для поверки интеллектуальных счетчиков
	Многоместная: на установке одновременно можно поверять до 5-ти счетчиков электроэнергии (с 2022 года – до 20-ти счетчиков)
	Поверка приборов возможна как в ручном, так и в автоматическом режимах
	С помощью ПО, входящего в комплект, возможно задание требуемых сигналов на генераторе, считывание и сохранение результатов измерений с эталонного прибора и автоматическое формирование протоколов поверки

Комплект поставки

• Основной


Энергоформа-3.1 – 1 шт.
Генератор-синтезатор сигналов тока и напряжения трехфазный



УН-3.1 – 1 шт.
Усилитель напряжения переменного тока трехфазный



УТ-3.1 – 3 шт.
Усилитель переменного тока



Энергомонитор-3.1КМ С – 1 шт.
Эталонный счетчик (класс точности 0.02, 0.05)



БК-3.1 – 1 шт.
Блок коммутации и управления для УТ-3.1 и УН-3.1



Комплект кабелей для
УППУ-МЭ 3.1КМ-С
Комплект кабелей для подключения и питания



Стойка приборная – 1 шт.
Стойка для установки приборов с блоком розеток и ящиком для кабелей



Документация
Паспорт — 1 экз.
Руководство — 1 экз.
Методика поверки — 1 экз.



Флеш-накопитель с ПО – 1 шт.




Транспортная тара

Комплект поставки

• Доп. аксессуары


УНТП
Блок источников испытательных сигналов постоянного тока



ДНИ-3.1
Трехфазный индуктивный делитель напряжения 1:10, 1:100



БКН-3.1
Блок коммутации настольный



УПШС-3
Устройство для поверки однофазных шунтовых счетчиков (до 3-х шт.)



ТТР-3.100
Трансформатор тока
разделительный для поверки
трехфазных шунтовых счетчиков



УНС3
Устройство навески трехфазных счетчиков для их подключения при поверке (до 10 шт.)



Токовая катушка КТ
Комплект токовых катушек на 10, 20, 100, 300 витков для поверки приборов с клещами



ПТНЧ-МЛ
Калибратор/измеритель унифицир. сигналов постоянного тока (класс точности 0.01, 0.02, 0.05)



Коммутатор Ethernet
Для подключения ПТНЧ-МЛ к ПК



УФС
Фотосчитывающее устройство для поверки индукционных счетчиков и счетчиков с оптическим выходом



ПФИ
Пульт формирования импульсов для поверки счетчиков с телеметрическим выходом



МКВ-02Ц
Модуль коррекции времени



Измеритель параметров микроклимата




Модули библиотеки методик
Архив файлов с методиками
поверки приборов серии
«Энергомонитор» и «Энерготестер»



Ноутбук с принтером
Аппаратный комплекс для
автоматизации поверки и
распечатки протоколов поверки



Комплект лабораторной мебели
Стол рабочий, стол подкатной,
кресло оператора для
формирования рабочей зоны
